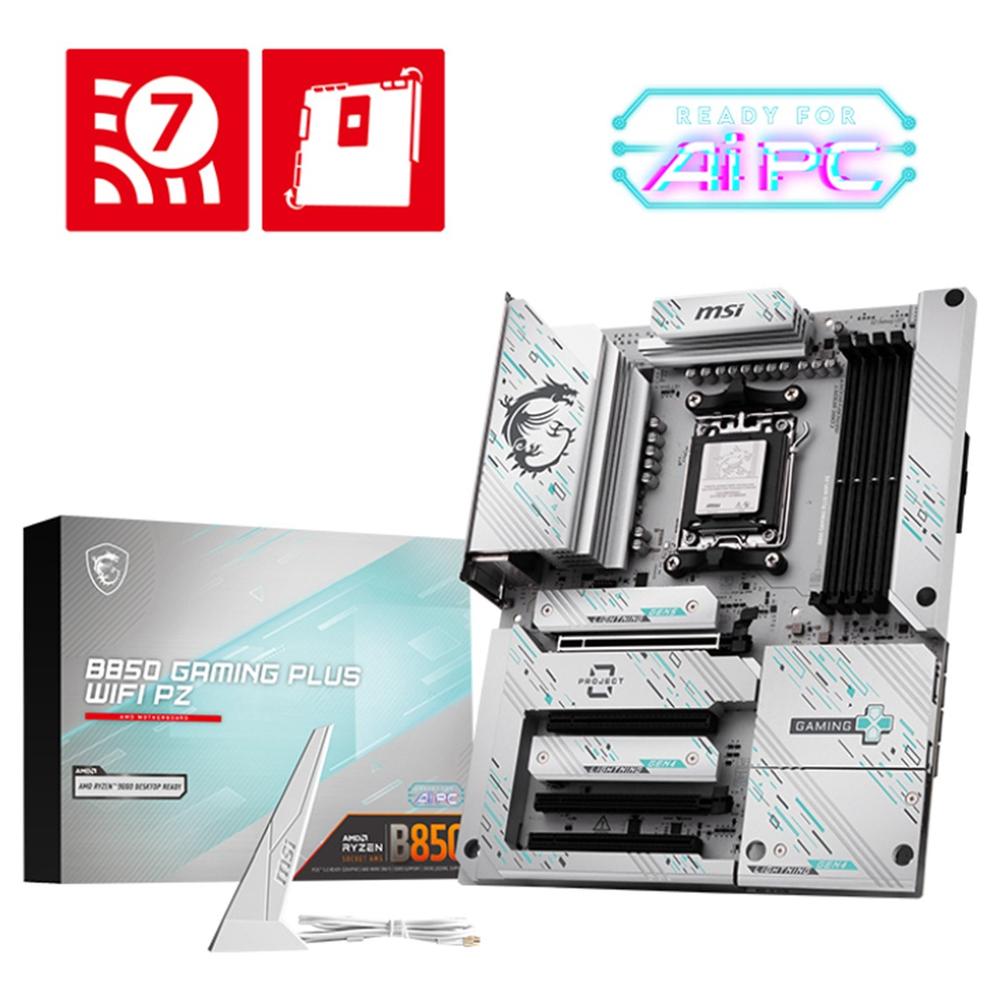

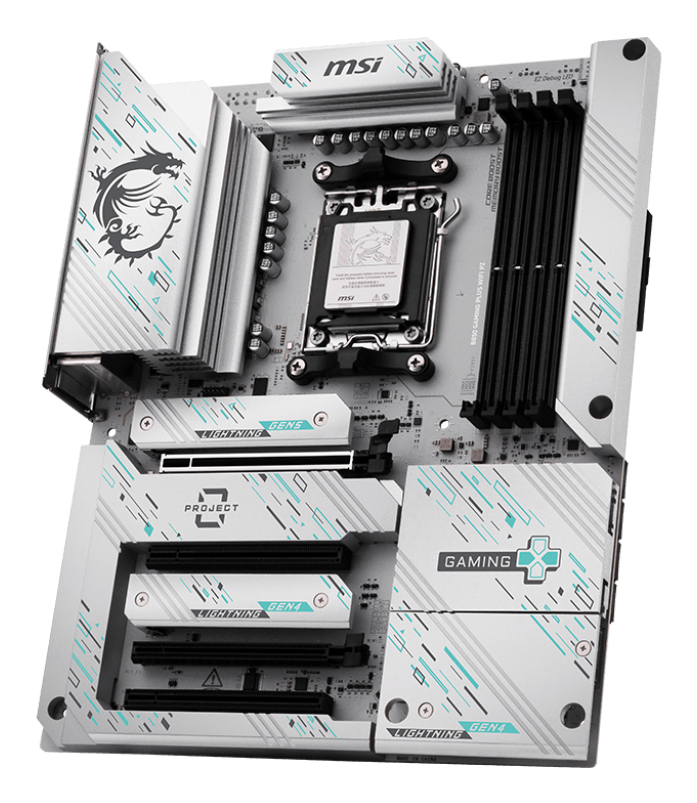

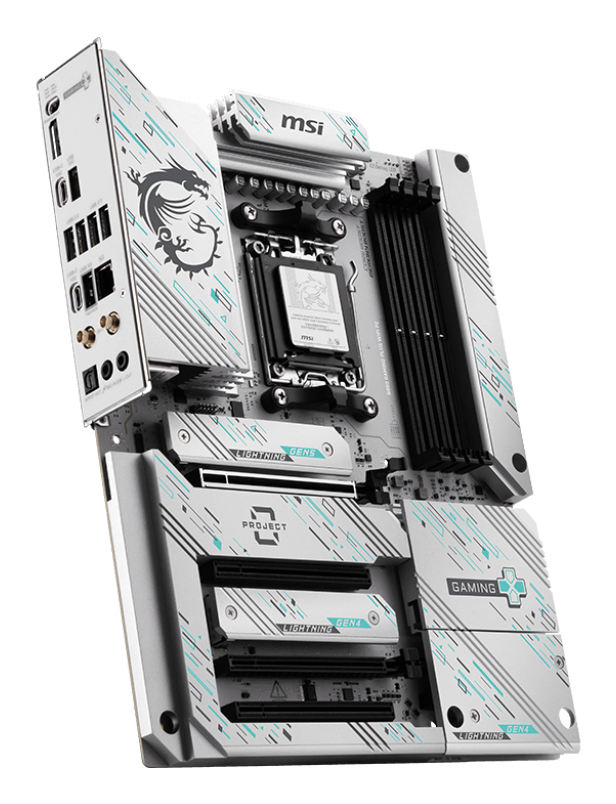

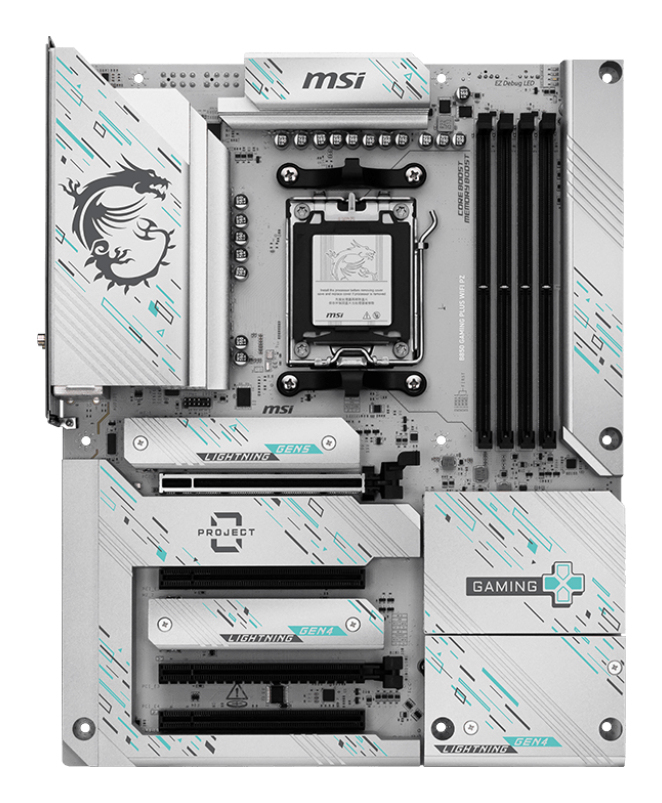

PLACA MSI B850 GAMING PLUS WIFI PZ ATX AM5/ 4X DDR5

Características de la MSI b850 gaming plus wifi pz

La MSI b850 gaming plus wifi pz es una placa base atx con socket am5 y chipset AMD b850 — diseñada para montar equipos gaming de alto
rendimiento con procesadores AMD ryzen&trade de las series 9000.8000 y 7000. Su diseño project zero traslada los principales conectores a la parte
posterior para conseguir un interior más limpio — mejorar la gestión del cableado y facilitar el montaje en cajas compatibles.
Gracias a su alimentación reforzada — memoria ddr5 — conectividad pcie 5.0 — almacenamiento m.2 de alta velocidad — lan 5g y wi — fi 7 — ofrece una
base preparada para configuraciones gaming avanzadas — equipos profesionales y sistemas multimedia que necesiten rendimiento — estabilidad y
amplias opciones de ampliación.

Compatibilidad con procesadores AMD ryzen&trade y socket am5

La placa base incorpora el socket AMD am5 y ofrece compatibilidad con procesadores AMD ryzen&trade de escritorio de las series 9000.8000 y 7000.
Esta plataforma permite configurar equipos actuales con opciones de actualización — adaptando el rendimiento a las necesidades de gaming -
productividad o creación de contenido.

• Chipset AMD b850
• Socket AMD am5
• Compatible con AMD ryzen&trade 9000.8000 y 7000 series
• Formato atx
• Sistema operativo compatible: Windows® 11 de 64 bits


Diseño project zero con conexiones traseras

El diseño project zero reubica los conectores de alimentación — ventiladores — USB y otros cabezales internos en la parte posterior de la placa base.
Esta distribución reduce la presencia de cables en la zona frontal y permite que componentes como la tarjeta gráfica — la memoria o la refrigeración
líquida destaquen visualmente.

• Conectores principales situados en la parte posterior
• Interior frontal más limpio y ordenado
• Gestión del cableado más sencilla
• Acceso cómodo a los conectores durante el montaje
• Requiere una caja compatible con placas base de conexiones traseras


Sistema de alimentación reforzado para cargas exigentes

Su sistema de alimentación duet rail 12+2+1 con p — pak está preparado para suministrar energía estable al procesador incluso durante sesiones
gaming intensivas o cargas de trabajo prolongadas. Las tecnologías core boost y ez oc tuning ayudan a optimizar la entrega de energía y el ajuste
del sistema.

• Controlador pwm digital
• 12 fases duet rail para la cpu con p — pak
• 2 fases de alimentación soc
• 1 fase de alimentación misc
• Dos conectores de alimentación de cpu de 8 pines
• Conector adicional pcie_pwr de 8 pines
• Pcb de 6 capas
• Cobre engrosado de 2 oz
• Materíal de grado servidor
• Tecnologías core boost y memory boost


Memoria ddr5 de hasta 8200+ mt — s

La MSI b850 gaming plus wifi pz dispone de cuatro ranuras ddr5 en doble canal — con una capacidad máxima de 256 gb. Admite velocidades de
hasta 8200+ mt — s mediante overclocking — perfiles AMD expo&trade y diferentes modos de optimización para mejorar el ancho de banda y reducir la
latencia.

• 4 ranuras ddr5 udimm
• Capacidad máxima de 256 gb
• Arquitectura de memoria dual channel
• Velocidades ddr5 de 8200 a 5600 mt — s mediante oc
• Velocidades jedec de 5600 a 4800 mt — s
• Compatible con AMD expo&trade
• Compatible con overclocking de memoria
• Compatible con memorias non — ecc y un — buffered
• Compatible con AMD por speed y jedec speed
• Compatible con cudimm en modo clock driver bypass

Con procesadores AMD ryzen&trade 9000 series — las velocidades máximas de overclocking dependen de la configuración de módulos instalada.

• 1dpc 1r: hasta 8200+ mt — s
• 1dpc 2r: hasta 6400+ mt — s
• 2dpc 1r: hasta 6400+ mt — s
• 2dpc 2r: hasta 6000+ mt — s

La compatibilidad — la frecuencia de arranque y la velocidad alcanzable pueden variar según el procesador — la configuración de memoria y la versión
de bios utilizada.

Memory boost — perfiles expo&trade y modo de alta eficiencia

La tecnología memory boost utiliza un circuito ddr aislado para mantener una señal de datos estable y reducir posibles interferencias. Además — los
perfiles AMD expo&trade permiten aplicar configuraciones optimizadas de velocidad — voltaje y estabilidad desde la bios.

• Circuito ddr aislado
• Perfiles AMD expo&trade optimizados por MSI oc lab
• Ajustes automáticos de energía
• Modo de alta eficiencia desde bios
• Cuatro modos de optimización de memoria
• Mejora del ancho de banda y reducción de latencia


Ranura pcie 5.0 reforzada para tarjetas gráficas

La ranura principal incorpora pcie steel armor — un refuerzo metálico con puntos de soldadura adicionales que ayuda a soportar tarjetas gráficas
pesadas y protege el punto de contacto frente a interferencias electromagnéticas. El sistema ez pcie clip ii facilita la extracción de la tarjeta incluso
cuando hay poco espacio disponible.

• 1 ranura pcie 5.0 x16 desde la cpu
• 1 ranura pcie 4.0 x4 desde el chipset
• 2 ranuras pcie 3.0 x1 desde el chipset
• Ranura principal con steel armor
• Sistema de liberación ez pcie clip ii

La velocidad de la ranura principal varía según el procesador instalado.

• Pcie 5.0 x16 con ryzen&trade 9000 y 7000 series
• Pcie 4.0 x8 con ryzen&trade 8700.8600 y 8400 series
• Pcie 4.0 x4 con ryzen&trade 8500 y 8300 series
• Las ranuras pci_e2 — pci_e3 y pci_e4 comparten ancho de banda
• Pci_e3 funciona a velocidad x2 al instalar dispositivos en pci_e2 o pci_e4


Almacenamiento m.2 gen5 y conectividad sata

La placa base ofrece tres ranuras m.2 — incluida una conexión pcie 5.0 x4 capaz de alcanzar un ancho de banda de hasta 128 gbps. También
incorpora cuatro puertos sata 6 gbps para unidades de almacenamiento adicionales.

• 1 ranura m.2 pcie 5.0 x4 de hasta 128 gbps
• 1 ranura m.2 pcie 4.0 x4 de hasta 64 gbps
• 1 ranura m.2 pcie 4.0 x2 de hasta 32 gbps
• Compatible con unidades m.2 2280 y 2260
• 4 puertos sata 6 gbps
• M.2 shield frozr para mejorar la refrigeración del ssd
• Ez m.2 clip ii para instalar o retirar unidades sin tornillos

La velocidad de las ranuras m.2 puede variar según el modelo de procesador instalado.

• M.2_1: pcie 5.0 x4 con ryzen&trade 9000 y 7000 series
• M.2_1: pcie 4.0 x4 con ryzen&trade 8000 series
• M.2_2: pcie 4.0 x4 con ryzen&trade 9000 y 7000 series
• M.2_2: pcie 4.0 x2 con ryzen&trade 8500 y 8300 series


Compatibilidad con configuraciones raid

Las opciones de almacenamiento pueden configurarse mediante raid para priorizar velocidad — redundancia o una combinación de ambas -
dependiendo del tipo de unidad utilizada.

• Raid 0 — raid 1 y raid 10 para unidades sata
• Raid 0 — raid 1 y raid 5 para unidades m.2 nvme
• Raid 5 para m.2 nvme disponible con procesadores ryzen&trade 9000 series


Refrigeración frozr guard — frozr sync y frozr control

El sistema frozr design combina disipadores ampliados — almohadillas térmicas y herramientas de control para mantener temperaturas estables en
los principales componentes. Las almohadillas térmicas para mosfet ofrecen una conductividad de 7 w — mk — mientras que los chokes cuentan con
almohadillas adicionales.

• Disipador vrm ampliado
• Almohadillas térmicas para mosfet de 7 w — mk
• Almohadillas térmicas adicionales para chokes
• Disipadores m.2 shield frozr
• 1 conector para ventilador de cpu de hasta 2 a
• 1 conector para bomba de refrigeración
• 4 conectores para ventiladores del sistema
• Control mediante MSI center y cooling wizard
• Compatibilidad con frozr ai cooling


Red lan 5g — wi — fi 7 y Bluetooth® 5.4

La conectividad de red combina lan 5g y wi — fi 7 para ofrecer conexiones rápidas y estables en juegos online — transferencia de archivos — streaming
y tareas profesionales. La antena ez antenna utiliza un sistema magnético que facilita su colocación y ajuste.

• Controlador realtek® 8126vb 5g lan
• Módulo wi — fi 7 preinstalado en ranura m.2 key — e
• Compatibilidad con bandas de 2.4 ghz — 5 ghz y 6 ghz
• Canales de hasta 320 mhz
• Velocidad inalámbrica de hasta 5.8 gbps
• Compatible con 802.11 a — b — g — n — ac — ax y be
• Compatible con mu — mimo tx — rx
• Compatible con mlo y 4kqam
• Bluetooth® 5.4
• Antena magnética ez antenna

La disponibilidad de la banda de 6 ghz depende de la normativa de cada país. Wi — fi 7 y Bluetooth® 5.4 requieren Windows® 11 versión 24h2 para
disponer de todas sus funciones compatibles.

Conectividad USB de alta velocidad

La placa dispone de una amplia selección de conexiones USB type — a y USB type — c tanto en el panel trasero como mediante conectores internos
para el frontal de la caja.

• 4 puertos USB 2.0 traseros
• 4 puertos USB 2.0 frontales mediante conectores internos
• 1 puerto USB 5 gbps type — a trasero
• 4 puertos USB 5 gbps type — a frontales
• 1 puerto USB 5 gbps type — c frontal
• 1 puerto USB 10 gbps type — a trasero
• 2 puertos USB 10 gbps type — c traseros


Audio boost con sonido de 7.1 canales

El sistema audio boost utiliza el códec realtek® alc897 para proporcionar sonido de alta definición y compatibilidad con configuraciones de hasta
7.1 canales. También incorpora salida digital s — pdif para conectar sistemas de sonido compatibles.

• Códec realtek® alc897
• Audio de alta definición
• Compatibilidad con sonido de 7.1 canales
• Conectores de audio analógicos
• Salida digital s — pdif


Salida de vídeo displayport

La salida displayport 1.2 permite utilizar los gráficos integrados del procesador cuando el modelo de cpu instalado incluye esta función.

• 1 salida displayport 1.2
• Resolución máxima de hasta 4k a 60 hz
• Disponible únicamente con procesadores que incorporen gráficos integrados
• Las prestaciones gráficas dependen de la cpu instalada


Funciones ez diy para facilitar el montaje

Las funciones ez diy están pensadas para simplificar la instalación — el mantenimiento y la sustitución de componentes — reduciendo el uso de
herramientas y facilitando el acceso a las zonas más importantes de la placa.

• Ez m.2 clip ii para instalar ssd sin tornillos
• Ez pcie clip ii para liberar la tarjeta gráfica con un solo dedo
• Ez antenna con sistema magnético
• Botón clear cmos en el panel trasero
• Botón flash bios en el panel trasero
• 4 indicadores ez debug led


Conectores internos y opciones de ampliación

La MSI b850 gaming plus wifi pz integra una completa selección de conectores internos para ventiladores — refrigeración — iluminación — audio — USB
y accesorios adicionales.

• 1 conector principal atx_pwr
• 2 conectores cpu_pwr
• 1 conector pcie_pwr de 8 pines
• 1 conector para ventilador de cpu
• 1 conector pump_sys
• 4 conectores para ventiladores del sistema
• 1 conector combinado argb y ventilador jaf_1
• 2 conectores de panel frontal jfp
• 1 conector de detección de apertura del chasis jci
• 1 conector de audio frontal jaud
• 1 conector de puerto com jcom
• 1 conector jdash para controlador de ajustes
• 3 conectores addressable v2 rgb led jargb_v2
• 1 conector rgb led jrgb
• 1 conector tpm compatible con tpm 2.0
• Conectores internos para 4 puertos USB 2.0
• Conectores internos para 4 puertos USB 5 gbps type — a
• Conector interno para 1 puerto USB 5 gbps type — c

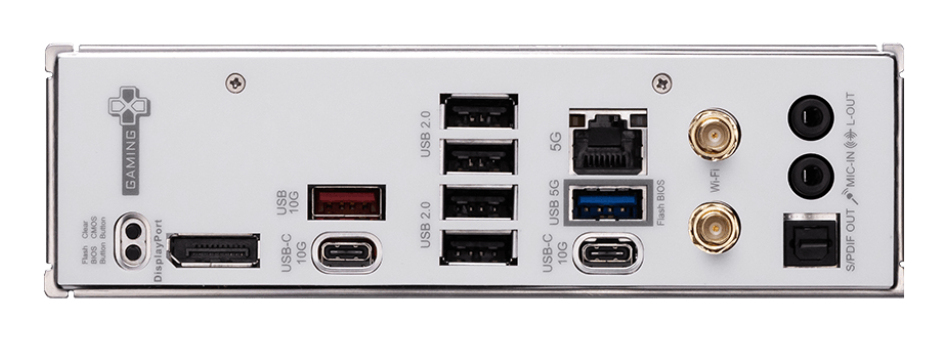

Conexiones del panel trasero

El panel posterior reúne las principales conexiones de red — audio — vídeo — periféricos y mantenimiento — permitiendo acceder rápidamente a las
funciones más utilizadas.

• Botón clear cmos
• Botón flash bios
• 1 puerto USB 10 gbps type — a
• 2 puertos USB 10 gbps type — c
• 1 puerto USB 5 gbps type — a
• 4 puertos USB 2.0
• 1 conector lan 5g
• Conectores para antena wi — fi y Bluetooth®
• 1 salida displayport
• Conectores de audio
• 1 salida s — pdif
