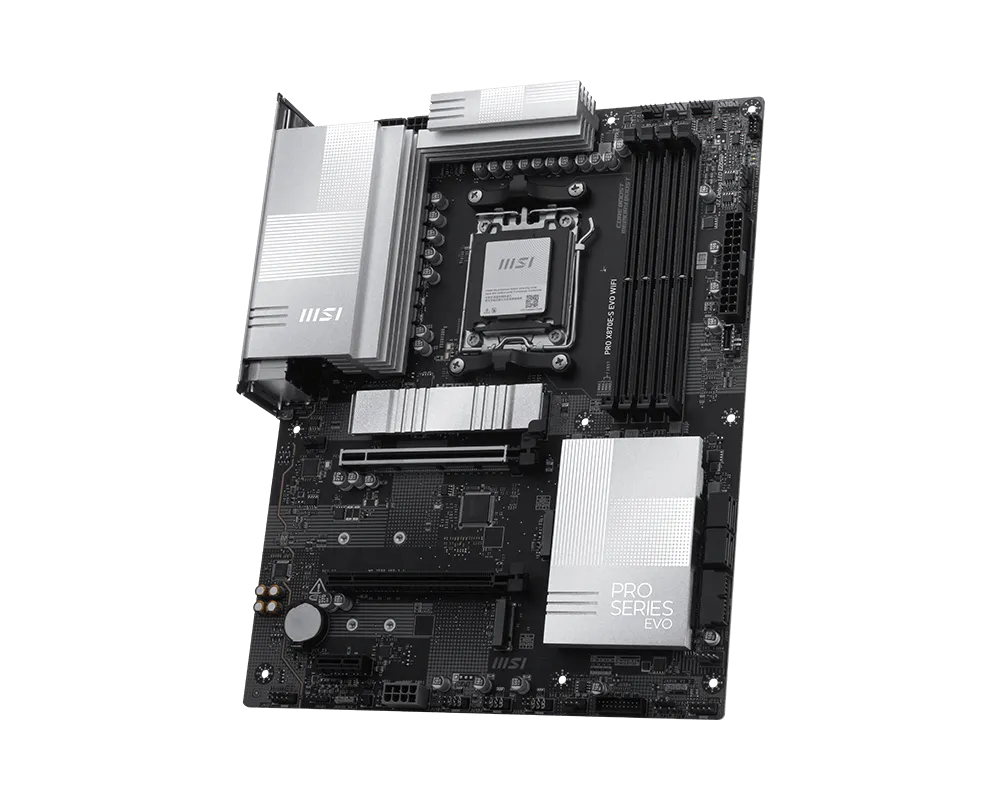

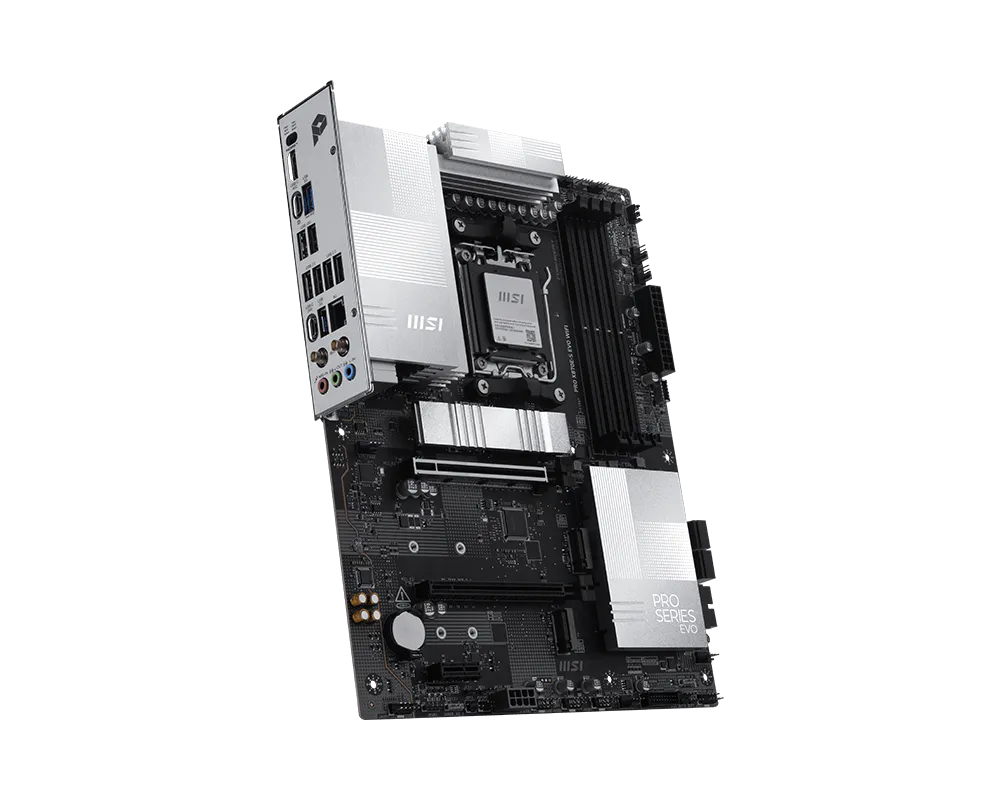

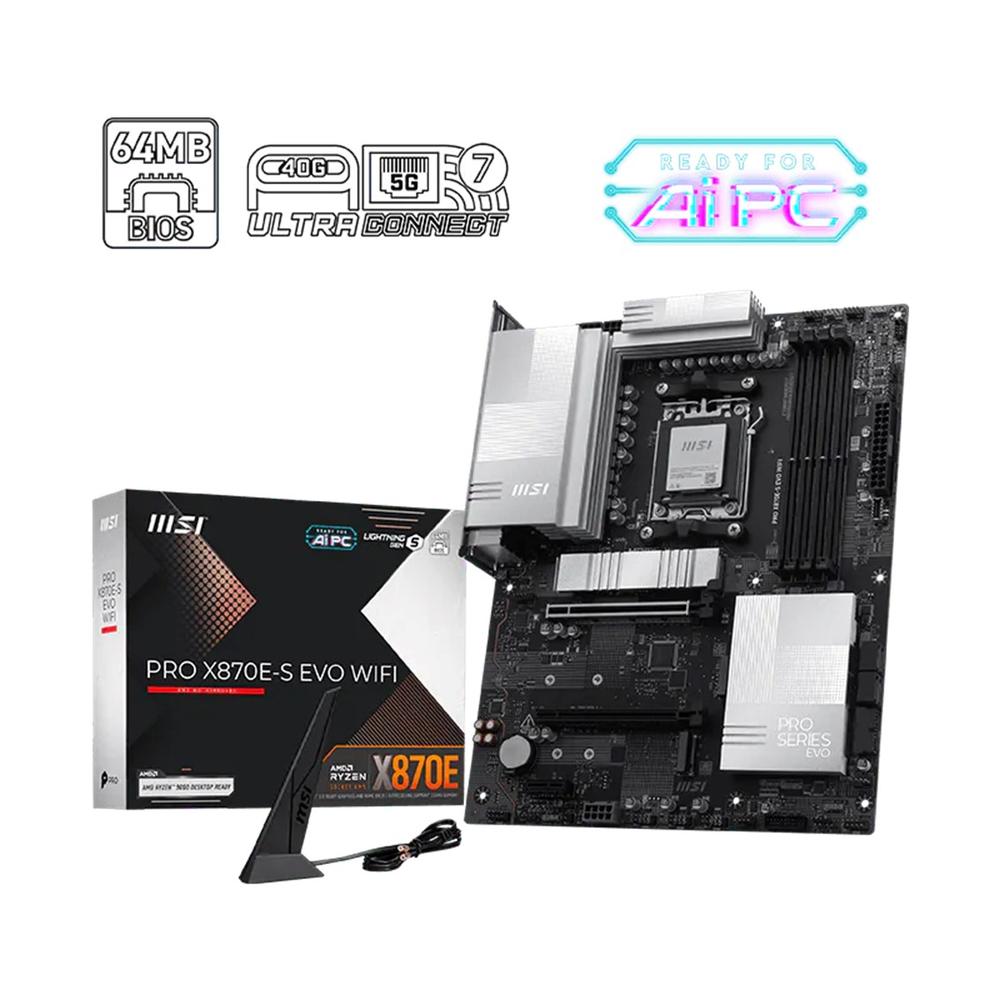

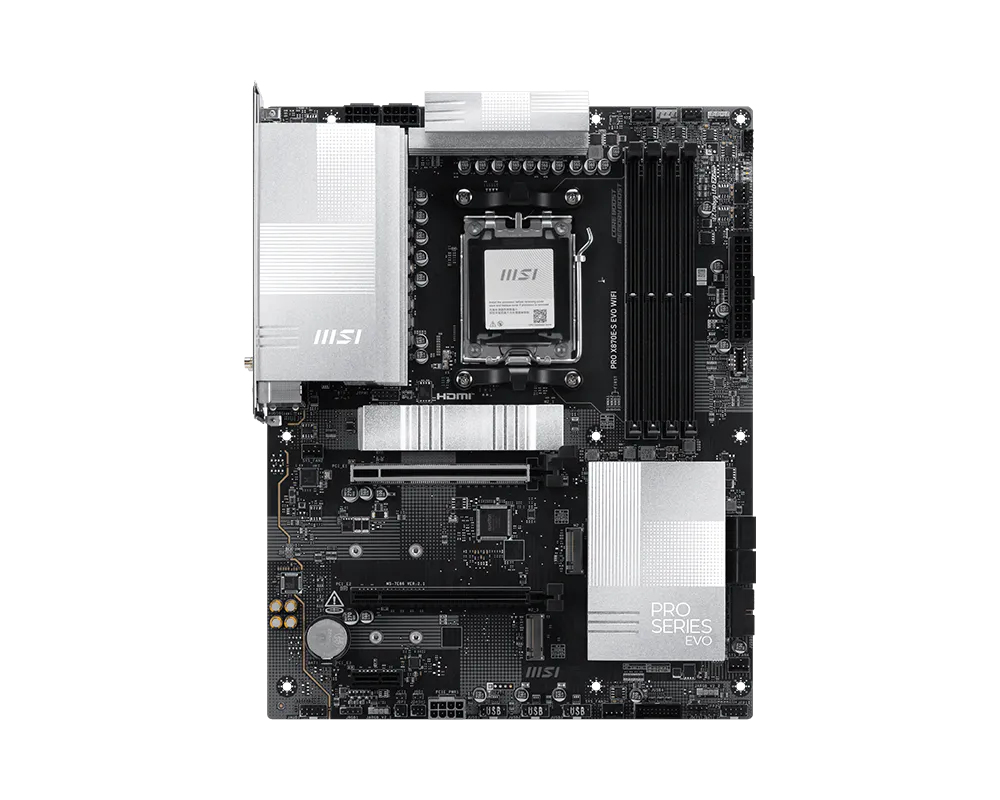

PLACA BASE MSI PRO X870E-S EVO WIFI AM5 ATX/ 4X DDR5

Características de la MSI pro x870e — s evo wifi

La MSI pro x870e — s evo wifi es una placa base atx de alto rendimiento diseñada para montar equipos profesionales — estaciones de trabajo y
ordenadores avanzados basados en procesadores AMD ryzen&trade. Equipada con el chipset AMD x870e y socket am5 — ofrece compatibilidad con
procesadores ryzen&trade de las series 9000.8000 y 7000 — memoria ddr5 de alta velocidad — conectividad wi — fi 7 — red 5g y almacenamiento pcie 5.0.

Plataforma AMD am5 preparada para alto rendimiento

Gracias al chipset AMD x870e — esta placa base proporciona una plataforma actual y ampliable para procesadores AMD ryzen&trade. Su socket am5
admite diferentes generaciones de cpu — lo que facilita configurar un equipo adaptado tanto a productividad intensiva como a creación de
contenido o tareas profesionales.

• Chipset AMD x870e
• Socket am5
• Compatible con procesadores AMD ryzen&trade 9000.8000 y 7000 series
• Formato atx


Memoria ddr5 de hasta 256 gb

Sus cuatro ranuras ddr5 udimm permiten instalar hasta 256 gb de memoria en configuración de doble canal. La placa admite velocidades de
hasta 8200+ mt — s mediante overclocking con procesadores ryzen&trade 9000 — además de perfiles AMD expo&trade para facilitar el ajuste del rendimiento.

• 4 ranuras ddr5 udimm
• Capacidad máxima de 256 gb
• Velocidades ddr5 de 5600 a 8200 mt — s mediante overclocking
• Velocidades jedec de 4800 a 5600 mt — s
• Compatibilidad con AMD expo&trade y overclocking de memoria
• Funcionamiento en doble canal
• Compatible con memoria non — ecc y un — buffered
• Compatible con cudimm en modo de bypass del controlador de reloj

Con procesadores AMD ryzen&trade 9000 series — las frecuencias máximas de overclocking dependen de la configuración instalada: hasta 8200+ mt — s
con 1dpc 1r — 6400+ mt — s con 1dpc 2r o 2dpc 1r y 6000+ mt — s con 2dpc 2r.

La compatibilidad con cudimm — la frecuencia de arranque por y las velocidades alcanzables pueden variar según el procesador y la configuración
de memoria. Las ranuras dimm incorporan pestaña de retención en un solo lado.

Ranura pcie 5.0 para tarjetas gráficas avanzadas

La MSI pro x870e — s evo wifi dispone de dos ranuras pcie x16 y una ranura pcie x1. La ranura principal se conecta directamente al procesador y
admite pcie 5.0 x16 con procesadores ryzen&trade 9000 y 7000 — proporcionando el ancho de banda necesario para tarjetas gráficas de alto rendimiento.

• 1 ranura pcie 5.0 x16 desde la cpu
• 1 ranura pcie 4.0 con funcionamiento hasta x4 desde el chipset
• 1 ranura pcie 3.0 x1 desde el chipset
• Pcie 5.0 x16 con ryzen&trade 9000 y 7000 series
• Pcie 4.0 x8 con ryzen&trade 8700.8600 y 8400 series
• Pcie 4.0 x4 con ryzen&trade 8500 y 8300 series


Almacenamiento m.2 pcie 5.0 y sata

Para crear un sistema de almacenamiento rápido y flexible — la placa integra tres ranuras m.2 y cuatro conectores sata 6 gb — s. La ranura m.2
principal se conecta directamente al procesador y puede trabajar con unidades pcie 5.0 x4 — mientras que las otras dos admiten pcie 4.0 x4.

• 3 ranuras m.2
• M.2_1 desde cpu: pcie 5.0 x4 y formatos 2280 o 2260
• M.2_2 desde chipset: pcie 4.0 x4 y formatos 22110 o 2280
• M.2_3 desde chipset: pcie 4.0 x4 y formatos 2280 o 2260
• 4 conectores sata 6 gb — s

La ranura m.2_1 funciona hasta pcie 5.0 x4 con procesadores ryzen&trade 9000 y 7000 — y hasta pcie 4.0 x4 con procesadores ryzen&trade 8000. Las posibles
restricciones del disipador para ssd m.2 deben consultarse en el manual de la placa base.

Compatibilidad con configuraciones raid

La placa permite combinar varias unidades para mejorar el rendimiento — la capacidad o la redundancia mediante configuraciones raid para
almacenamiento sata y nvme.

• Raid 0 — raid 1 — raid 5 y raid 10 para unidades sata
• Raid 0 — raid 1 y raid 5 para unidades m.2 nvme
• Raid 5 disponible con procesadores ryzen&trade 9000 y 7000 series


Wi — fi 7 — Bluetooth 5.4 y red lan de 5 gb — s

Su conectividad de red combina wi — fi 7 — Bluetooth® 5.4 y ethernet 5g — ofreciendo opciones tanto inalámbricas como por cable para transferencias
rápidas — juegos en red — trabajo colaborativo y acceso a dispositivos compatibles.

• Controladora realtek® 8126vb 5g lan
• Módulo wi — fi 7 preinstalado en ranura m.2 key — e
• Compatibilidad con bandas de 2.4 ghz — 5 ghz y 6 ghz
• Ancho de canal de hasta 160 mhz
• Velocidad inalámbrica de hasta 2.9 gb — s
• Compatibilidad con mu — mimo tx — rx
• Compatible con 802.11 a — b — g — n — ac — ax y be
• Bluetooth® 5.4 — mlo y 4kqam

La disponibilidad de la banda de 6 ghz depende de la normativa de cada país. Wi — fi 7 y Bluetooth® 5.4 requieren Windows® 11 versión 24h2 y
pueden variar según el controlador o las actualizaciones del fabricante del chipset.

Conectividad USB de hasta 40 gb — s

La MSI pro x870e — s evo wifi ofrece una amplia selección de conexiones USB para periféricos — almacenamiento externo y dispositivos de alta
velocidad. Destaca su puerto USB type — c de 40 gb — s — junto con conexiones de 20 gb — s — 10 gb — s y 5 gb — s.

• 1 USB 40 gb — s type — c trasero
• 1 USB 20 gb — s type — c trasero
• 2 USB 10 gb — s type — a traseros
• 1 USB 10 gb — s type — c frontal
• 2 USB 5 gb — s type — a traseros
• 4 USB 5 gb — s type — a frontales
• 4 USB 2.0 traseros
• 6 USB 2.0 frontales


Salidas de vídeo hdmi y displayport mediante USB — c

Cuando se instala un procesador con gráficos integrados — la placa permite utilizar una salida hdmi&trade 2.1 con resolución de hasta 4k a 60 hz y una
salida displayport 1.4 a través del puerto usb4® type — c.

• 1 salida hdmi&trade 2.1 con puerto tmds
• Resolución hdmi máxima de 4k a 60 hz
• Displayport 1.4 con hbr3 mediante USB type — c
• Resolución displayport máxima de 4k a 120 hz

Las salidas de imagen solo están disponibles con procesadores que incorporen gráficos integrados. Las especificaciones gráficas pueden variar
según la cpu instalada.

Audio de alta definición en 7.1 canales

El códec realtek® alc897 proporciona sonido de alta definición en hasta 7.1 canales — adecuado para sistemas multimedia — videojuegos -
videoconferencias y equipos con configuraciones de sonido envolvente.

• Códec realtek® alc897
• Audio de alta definición
• Compatibilidad con sonido de 7.1 canales


Conectores internos para refrigeración — iluminación y ampliación

La placa cuenta con numerosos conectores internos para configurar un sistema completo de refrigeración — iluminación y alimentación. Incluye ocho
conexiones para ventiladores o bomba — además de cabeceras rgb y addressable rgb gen 2.

• 1 conector de alimentación atx
• 2 conectores de alimentación para cpu
• 1 conector de alimentación pcie de 8 pines
• 1 conector para ventilador de cpu
• 1 conector combinado para bomba o ventilador de sistema
• 6 conectores para ventiladores de sistema
• 2 conectores para panel frontal jfp
• 1 conector de detección de apertura del chasis jci
• 1 conector de audio frontal jaud
• 1 conector para controlador de ajustes jdash
• 3 conectores addressable v2 rgb led jargb_v2
• 1 conector rgb led jrgb
• 1 cabecera tpm compatible con tpm 2.0


Funciones de diagnóstico y mantenimiento

Para facilitar el montaje y la detección de incidencias — incorpora cuatro indicadores ez debug led y un indicador ez memory detectión led. El
panel trasero también integra botónes clear cmos y flash bios para simplificar determinadas tareas de mantenimiento.

• 4 indicadores ez debug led
• 1 indicador ez memory detectión led
• Botón clear cmos
• Botón flash bios

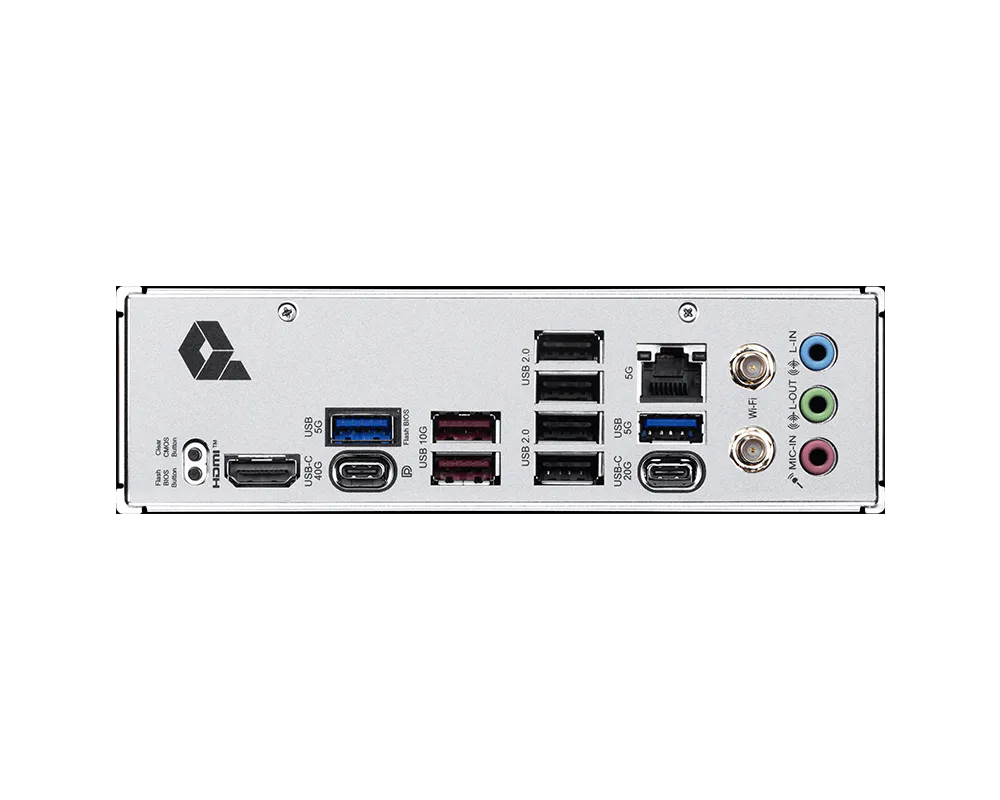

Conexiones del panel trasero

El panel posterior concentra las principales conexiones de la placa — incluyendo red 5g — antenas wi — fi y Bluetooth — salidas de vídeo — audio y puertos
USB de alta velocidad.

• Botón clear cmos
• Botón flash bios
• Salida hdmi&trade
• USB 40 gb — s type — c
• USB 20 gb — s type — c
• USB 10 gb — s type — a
• USB 5 gb — s type — a
• USB 2.0
• Puerto lan 5g
• Conexiones para wi — fi y Bluetooth
• Conectores de audio


Formato atx y compatibilidad con Windows 11

Con unas dimensiones de 304.8 x 243.84 mm — esta placa base utiliza el formato atx y es compatible con Windows® 11 de 64 bits — por lo que resulta
adecuada para torres que admitan placas de tamaño completo.

• Formato atx
• Dimensiones: 304.8 x 243.84 mm
• Compatible con Windows® 11 de 64 bits
