PLACA BASE MSI PRO B840-S EVO WIFI6E AM5 ATX/ 4X DDR5

Características de la MSI pro b840 — s evo wifi6e ddr5

La MSI pro b840 — s evo wifi6e es una placa base con chipset AMD b840 y socket am5 — diseñada para montar equipos de sobremesa versátiles -
tanto para productividad como para entretenimiento. Compatible con procesadores AMD ryzen de las series 9000.8000 y 7000 — incorpora soporte
para memoria ddr5 — almacenamiento m.2 pcie — conectividad wi — fi 6e y red lan de 2.5 gbps. Además — sus opciones de ampliación — conexiones USB
de alta velocidad y herramientas de diagnóstico facilitan la configuración y el mantenimiento del ordenador.

Chipset AMD b840 y compatibilidad con procesadores ryzen

Equipada con el chipset AMD b840 y socket am5 — esta placa base permite configurar un sistema con procesadores AMD ryzen de diferentes
generaciones. Su compatibilidad con las series ryzen 9000.8000 y 7000 proporciona flexibilidad para seleccionar el procesador más adecuado
según las necesidades de rendimiento y presupuesto.

• Chipset: AMD b840.
• Socket: AMD am5.
• Procesadores compatibles: AMD ryzen series 9000.8000 y 7000 para ordenadores de sobremesa.
• Formato de placa base: atx — según las dimensiones facilitadas.


Memoria ddr5 de alta velocidad con AMD expo

La MSI pro b840 — s evo wifi6e incorpora cuatro ranuras ddr5 udimm que permiten instalar hasta 256 gb de memoria ram. Ofrece
compatibilidad con velocidades de hasta 8000+ mt — s mediante overclocking — dependiendo del procesador y la configuración de los módulos.
También admite tecnología AMD expo para facilitar la configuración de perfiles de memoria y funcionamiento en doble canal.

• 4 ranuras ddr5 udimm.
• Capacidad máxima: 256 gb.
• Velocidades ddr5: 8000.5600 mt — s mediante oc y 5600.4800 mt — s según jedec.
• Compatibilidad con AMD expo — AMD por y velocidades jedec.
• Soporte para overclocking de memoria y dual channel.
• Memorias compatibles: non — ecc unbuffered.
• Compatibilidad con cudimm únicamente en modo de omisión del controlador de reloj.
• Ranuras dimm con pestañas de retención en un solo lado.

Con procesadores AMD ryzen serie 9000 — las velocidades máximas de overclocking dependen de la distribución y organización de los módulos de
memoria.

• 1dpc 1r: hasta 8000+ mt — s.
• 1dpc 2r: hasta 6400+ mt — s.
• 2dpc 1r: hasta 6400+ mt — s.
• 2dpc 2r: hasta 5600+ mt — s.

Las velocidades admitidas y la compatibilidad de memoria pueden variar en función del procesador y de los módulos instalados. El soporte
cudimm y la frecuencia de arranque por también dependen de la serie del procesador. Algunas configuraciones pueden requerir ajustes manuales
o actualizaciones de bios para mejorar su compatibilidad.

Almacenamiento m.2 pcie y conexiones sata

Con tres ranuras m.2 y cuatro conexiones sata de 6 gb — s — esta placa base permite combinar unidades ssd nvme de alta velocidad con
dispositivos de almacenamiento sata. Las ranuras m.2 conectadas al procesador ofrecen compatibilidad con pcie 4.0 — mientras que la ranura
administrada por el chipset utiliza pcie 3.0. Esta configuración proporciona distintas opciones para instalar el sistema operativo — aplicaciones -
juegos y archivos.

• 3 ranuras m.2 para almacenamiento.
• M.2_1: pcie 4.0 x4 desde cpu — compatible con unidades 2280 y 2260.
• M.2_2: pcie 4.0 x4 desde cpu — compatible con unidades 22110.2280 y 2260.
• M.2_3: pcie 3.0 x4 desde chipset — compatible con unidades 2280 y 2260.
• 4 conexiones sata de 6 gb — s.
• Raid 0 — raid 1 y raid 10 para unidades sata.
• Raid 0 y raid 1 para unidades m.2 nvme.

El funcionamiento de la ranura m.2_2 depende del procesador instalado: admite pcie 4.0 x4 con ryzen 9000 y 7000 — pcie 3.0 x4 con ryzen 8000 y
pcie 3.0 x2 con los modelos ryzen 8500 y 8300. Las restricciones de instalación de disipadores m.2 deben consultarse en el manual de la placa base.

Ranuras pci express para tarjetas de expansión

La placa dispone de dos ranuras pci express x16 físicas para incorporar tarjetas gráficas y otras tarjetas de expansión compatibles. La ranura
principal utiliza conexión directa al procesador y admite pcie 4.0 — mientras que la segunda funciona mediante el chipset con interfaz pcie 3.0 x4.

• 2 ranuras pci express x16 físicas.
• Pci_e1: pcie 4.0 con hasta 16 líneas desde cpu.
• Pci_e2: pcie 3.0 x4 desde chipset.
• Con ryzen 9000 y 7000: pci_e1 funciona hasta pcie 4.0 x16.
• Con ryzen 8700.8600 y 8400: pci_e1 funciona hasta pcie 4.0 x8.
• Con ryzen 8500 y 8300: pci_e1 funciona hasta pcie 4.0 x4.


Wi — fi 6e — Bluetooth 5.3 y ethernet de 2.5 gbps

La conectividad de red integrada permite elegir entre conexiones inalámbricas y cableadas según las necesidades del equipo. Su módulo wi — fi 6e
ofrece acceso a las bandas de 2.4 — 5 y 6 ghz — con compatibilidad mu — mimo y velocidades teóricas de hasta 2.4 gbps. Además — incorpora Bluetooth
5.3 para conectar periféricos y una interfaz ethernet realtek de 2.5 gbps.

• Wi — fi 6e con soporte para bandas de 2.4 ghz — 5 ghz y 6 ghz.
• Ancho de canal de hasta 160 mhz.
• Velocidad inalámbrica teórica de hasta 2.4 gbps.
• Compatibilidad con estándares ieee 802.11 a — b — g — n — ac — ax.
• Tecnología mu — mimo tx — rx.
• Módulo inalámbrico preinstalado en ranura m.2 key — e.
• Bluetooth 5.3 con compatibilidad fips y fisma.
• Controladora ethernet realtek 8125d 2.5g lan.

La disponibilidad de la banda wi — fi de 6 ghz depende de las regulaciones de cada país y de la compatibilidad del sistema operativo. La versión de
Bluetooth puede actualizarse según las especificaciones del fabricante del chipset inalámbrico.

Conectividad USB de hasta 10 gbps

Gracias a sus conexiones USB type — a y type — c — esta placa base facilita la instalación de periféricos — unidades externas y otros dispositivos. Incorpora
puertos USB de hasta 10 gbps en el panel trasero y conexiones internas para ampliar los puertos disponibles en la parte frontal de una caja
compatible.

• Panel trasero: 4 puertos USB 2.0.
• Panel trasero: 2 puertos USB type — a de 5 gbps.
• Panel trasero: 1 puerto USB type — a de 10 gbps.
• Panel trasero: 1 puerto USB type — c de 10 gbps.
• Conexiones frontales: 4 puertos USB 2.0.
• Conexiones frontales: 2 puertos USB type — a de 5 gbps.
• Conexiones frontales: 1 puerto USB type — c de 5 gbps.


Salida hdmi 2.1 y sonido de alta definición

La placa integra una salida hdmi 2.1 con soporte para resolución 4k a 60 hz — que permite conectar un monitor directamente cuando se utiliza un
procesador AMD con gráficos integrados. Para el sonido dispone del códec realtek alc897 — compatible con audio de alta definición de hasta 7.1
canales.

• 1 salida hdmi 2.1.
• Resolución máxima: 4k a 60 hz.
• La salida de vídeo requiere un procesador con gráficos integrados.
• Códec de audio realtek alc897.
• Audio de alta definición de hasta 7.1 canales.
• Conectores de audio en el panel trasero y conexión interna para audio frontal.

Las características de salida gráfica pueden variar dependiendo del procesador AMD instalado.

Diagnóstico ez debug led y mantenimiento de bios

Para facilitar la configuración y la resolución de incidencias — la MSI pro b840 — s evo wifi6e incorpora indicadores ez debug led y ez memory
detectión led. También dispone de botónes clear cmos y flash bios en el panel trasero — proporcionando herramientas prácticas para el
mantenimiento y la configuración de la placa base.

• 4 indicadores ez debug led.
• 1 indicador ez memory detectión led.
• Botón clear cmos en el panel trasero.
• Botón flash bios en el panel trasero.


Conectores internos para refrigeración e iluminación rgb

Esta placa base ofrece conexiones internas para ventiladores — refrigeración líquida e iluminación rgb — facilitando el montaje de equipos
personalizados. Sus conectores permiten gestionar diferentes elementos de refrigeración y conectar dispositivos de iluminación compatibles -
además de incorporar conexiones para el panel frontal — audio y otros componentes internos.

• 1 conector de alimentación atx_pwr.
• 1 conector de alimentación cpu_pwr.
• 1 conector para ventilador de cpu.
• 1 conector pump_sys para bomba de refrigeración.
• 4 conectores para ventiladores del sistema.
• 2 conectores para panel frontal jfp.
• 1 conector de detección de intrusión del chasis jci.
• 1 conector de audio frontal jaud.
• 1 conector de puerto serie jcom.
• 1 conector jdash para controlador de ajuste.
• 3 conectores jargb_v2 para iluminación rgb direccionable v2.
• 1 conector jrgb para iluminación rgb.
• 1 cabecera tpm compatible con tpm 2.0.
• Conectores internos para 4 puertos USB 2.0.
• Conectores internos para 2 puertos USB type — a de 5 gbps.
• Conector interno para 1 puerto USB type — c de 5 gbps.

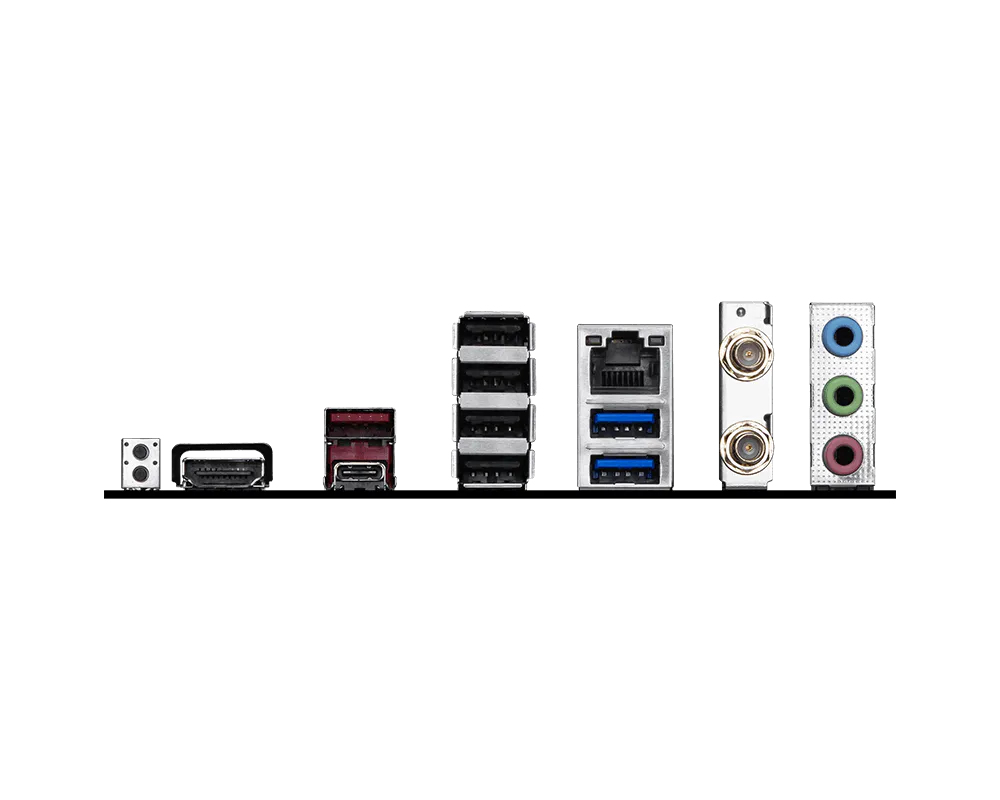

Panel trasero con conexiones completas

El panel de conexiones trasero reúne los principales puertos necesarios para conectar monitores — periféricos — dispositivos de almacenamiento y
redes. También incorpora las conexiones inalámbricas y los botónes dedicados al mantenimiento de la bios.

• 1 botón clear cmos.
• 1 botón flash bios.
• 1 salida hdmi.
• 1 puerto ethernet lan de 2.5 gbps.
• Conectores para antenas wi — fi y Bluetooth.
• Conectores de audio.
• 4 puertos USB 2.0.
• 2 puertos USB type — a de 5 gbps.
• 1 puerto USB type — a de 10 gbps.
• 1 puerto USB type — c de 10 gbps.


Formato — dimensiones y sistema operativo

La MSI pro b840 — s evo wifi6e cuenta con unas dimensiones de 243.84 x 304.8 mm — correspondientes al formato atx según la ficha técnica
proporcionada. Es compatible con Windows 11 de 64 bits y ofrece una plataforma preparada para configuraciones de sobremesa basadas en
procesadores AMD ryzen y memoria ddr5.

• Formato según dimensiones: atx.
• Dimensiones: 243.84 x 304.8 mm.
• Sistema operativo compatible: Windows 11 de 64 bits.
• Chipset AMD b840.
• Socket am5.
