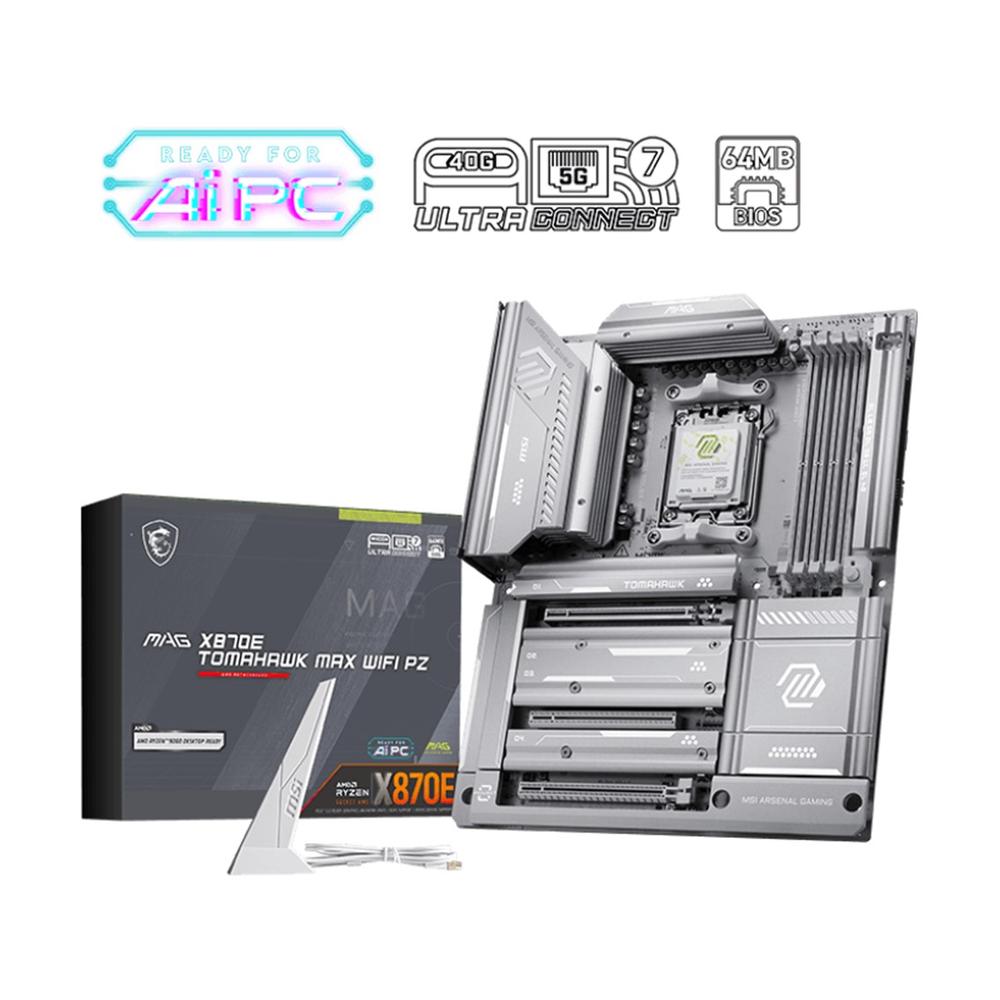

PLACA BASE MSI MAG X870E TOMAHAWK MAX WIFI AM5 ATX/ 4X DDR5

Características de la MSI mag x870e tomahawk max wifi pz

La MSI mag x870e tomahawk max wifi pz es una placa base back — connect atx con chipset AMD x870e diseñada para equipos gaming y
configuraciones de alto rendimiento. Compatible con procesadores AMD ryzen&trade 9000.8000 y 7000 para socket am5 — combina memoria ddr5 -
pcie 5.0 — almacenamiento m.2 gen5 — wi — fi 7 y red lan 5g. Su diseño con conexiones situadas en la parte posterior permite además conseguir un
montaje más limpio y simplificar la gestión del cableado.

Diseño back — connect para un montaje más limpio

El diseño back — connect traslada los conectores de alimentación — ventiladores y otros cabezales a la parte posterior de la placa. De esta forma — el
frontal queda más despejado para dar protagonismo a componentes como la tarjeta gráfica o la refrigeración líquida — al mismo tiempo que se
facilita la organización del cableado.

• Factor de forma: back — connect atx
• Dimensiones: 243.84 x 304.8 mm
• Conectores principales ubicados en la parte posterior
• Diseño orientado a simplificar la gestión de cables


Plataforma AMD x870e para procesadores ryzen&trade

Equipada con el chipset AMD x870e y socket am5 — esta placa base ofrece compatibilidad con varias generaciones de procesadores AMD ryzen&trade
para escritorio — permitiendo crear configuraciones adaptadas tanto al gaming como a tareas exigentes.

• Chipset: AMD x870e
• Socket: am5
• Compatible con AMD ryzen&trade series 9000
• Compatible con AMD ryzen&trade series 8000
• Compatible con AMD ryzen&trade series 7000


Sistema de alimentación preparado para altas cargas

Su arquitectura duet rail power system de 14 fases con 80a sps — junto con core boost — pwm digital y los conectores duales de alimentación para
cpu — está preparada para proporcionar una entrega de energía estable bajo cargas elevadas. El pcb de 8 capas incorpora además cobre reforzado
de 2 oz y materíal de grado servidor.

• Sistema duet rail de 14 fases con 80a sps
• Alimentación soc de 2 fases
• Ic pwm digital
• 2 conectores de alimentación cpu
• Conector pcie_pwr de 8 pines
• Tecnología core boost y funciones ez oc tuning
• Pcb de 8 capas con cobre reforzado de 2 oz


Memoria ddr5 de hasta 256 gb

Sus cuatro ranuras ddr5 udimm en doble canal admiten una capacidad máxima de 256 gb y velocidades de overclocking de hasta 8400+ mt — s en
configuraciones compatibles. Memory boost emplea un circuito ddr aislado — mientras que los perfiles AMD expo&trade y el high — efficiency mode
permiten ajustar el rendimiento de la memoria desde la bios.

• 4 ranuras ddr5 udimm
• Capacidad máxima: 256 gb
• Doble canal
• Ddr5 8400.5600 mt — s mediante oc
• Ddr5 5600.4800 mt — s mediante jedec
• Compatible con AMD expo&trade y overclocking de memoria
• Compatible con memoria non — ecc y un — buffered
• Compatible con cudimm en modo clock driver bypass

Con procesadores ryzen&trade 9000 series — las frecuencias máximas de overclocking indicadas dependen de la configuración de los módulos instalados.

• 1dpc 1r: hasta 8400+ mt — s
• 1dpc 2r: hasta 6400+ mt — s
• 2dpc 1r: hasta 6400+ mt — s
• 2dpc 2r: hasta 6400+ mt — s


Pcie 5.0 y steel armor para tarjetas gráficas

La ranura principal incorpora pcie 5.0 y MSI steel armor ii — un refuerzo con puntos de soldadura adicionales pensado para soportar tarjetas gráficas
pesadas y proteger el punto de contacto frente a interferencias electromagnéticas. El sistema ez pcie release facilita además la instalación y
retirada de la gpu mediante un botón.

• Pci_e1: pcie 5.0 hasta x16 desde cpu
• Pci_e2: pcie 3.0 hasta x1 desde chipset
• Pci_e3: pcie 4.0 hasta x4 desde chipset
• Pcie 5.0 x16 con ryzen&trade 9000 y 7000 series
• Pcie 4.0 x8 con ryzen&trade 8700.8600 y 8400 series
• Pcie 4.0 x4 con ryzen&trade 8500 y 8300 series
• Steel armor ii y ez pcie release


Cuatro ranuras m.2 con hasta pcie 5.0

Para almacenamiento de alta velocidad dispone de cuatro conectores m.2 — dos de ellos con interfaz pcie 5.0 x4 de hasta 128 gbps. Los otros dos
utilizan pcie 4.0 x4 de hasta 64 gbps — a los que se suman cuatro conexiones sata 6g para ampliar las posibilidades de almacenamiento.

• M.2_1: hasta pcie 5.0 x4 — compatible con dispositivos 22110.2280
• M.2_2: hasta pcie 5.0 x4 — compatible con dispositivos 2280.2260
• M.2_3: hasta pcie 4.0 x4 — compatible con dispositivos 2280.2260
• M.2_4: hasta pcie 4.0 x4 — compatible con dispositivos 2280.2260
• 2 ranuras gen5 x4 de hasta 128 gbps
• 2 ranuras gen4 x4 de hasta 64 gbps
• 4 conexiones sata 6g

Con ryzen&trade 9000 y 7000 series — m.2_1 y m.2_2 pueden funcionar hasta pcie 5.0 x4. Con ryzen&trade 8000 — m.2_1 funciona hasta pcie 4.0 x4 — mientras
que m.2_2 admite hasta pcie 4.0 x4 con ryzen&trade 8700.8600 y 8400. La ranura m.2_2 no está disponible con ryzen&trade 8500 y 8300 series.

Compatibilidad raid para sata y nvme

La placa permite configurar matrices raid tanto con unidades sata como con almacenamiento m.2 nvme — ofreciendo diferentes posibilidades
según las necesidades de rendimiento o redundancia del sistema.

• Sata: raid 0 — raid 1 y raid 10
• M.2 nvme: raid 0 — raid 1 — raid 5 y raid 10
• Raid 5 para m.2 nvme compatible con ryzen&trade 9000 series
• Raid 10 para m.2 nvme compatible con ryzen&trade 9000 y 7000 series


Frozr design para una refrigeración optimizada

El sistema frozr guard combina un disipador extendido con almohadillas térmicas mosfet de 7 w — mk — almohadillas adicionales para los chokes y
m.2 shield frozr. A esto se suman frozr sync y frozr control para conectar — sincronizar y gestionar los ventiladores del equipo.

• Disipador extendido
• Almohadillas térmicas mosfet de 7 w — mk
• Almohadillas térmicas adicionales para los chokes
• Ez m.2 shield frozr ii
• Frozr sync
• Frozr control mediante MSI center
• Compatible con cooling wizard y frozr ai cooling


Wi — fi 7 — Bluetooth® 5.4 y lan 5g

Su apartado de conectividad incorpora realtek® 8126 5g lan y wi — fi 7 — proporcionando opciones de red cableada e inalámbrica de alta velocidad.
El módulo inalámbrico está preinstalado en una ranura m.2 key — e y admite mu — mimo — mlo y 4kqam.

• Realtek® 8126 5g lan
• Wi — fi 7
• Bandas de 2.4 ghz — 5 ghz y 6 ghz
• Canales de hasta 320 mhz
• Velocidad inalámbrica de hasta 5.8 gbps
• Compatible con 802.11 a — b — g — n — ac — ax — be
• Mu — mimo tx — rx
• Mlo y 4kqam
• Bluetooth® 5.4
• Antena MSI ez antenna con diseño magnético

La disponibilidad de la banda de 6 ghz depende de la normativa de cada país. Wi — fi 7 y Bluetooth® 5.4 están preparados para Windows® 11
versión 24h2. La versión de Bluetooth® puede actualizarse en función del chipset inalámbrico.

Usb4® y amplia conectividad USB

La MSI mag x870e tomahawk max wifi pz ofrece una amplia variedad de conexiones USB de hasta 40 gbps — incluyendo USB type — a y type — c
tanto en el panel trasero como mediante conexiones para el frontal de la caja.

• 2 USB 40 gbps type — c traseros
• 1 USB 20 gbps type — c frontal
• 1 USB 10 gbps type — c trasero
• 2 USB 10 gbps type — a traseros
• 3 USB 5 gbps type — a traseros
• 4 USB 5 gbps type — a frontales
• 4 USB 2.0 traseros
• 4 USB 2.0 frontales

Los puertos USB 40 gbps type — c traseros y la ranura m.2_2 comparten ancho de banda pcie 5.0 x4. Con un dispositivo instalado en m.2_2 — ambos
funcionan a pcie 5.0 x2. Es posible configurar m.2_2 como pcie 5.0 x4 desde la bios — deshabilitando en ese caso los puertos USB 40 gbps type — c. El
controlador host usb4® admite hasta pcie 4.0 x4.

Salidas de vídeo de hasta 8k

Para procesadores que incorporan gráficos integrados — la placa ofrece hdmi&trade 2.1 frl con resolución máxima de 8k a 60 hz — además de salida
displayport a través de los puertos usb4® type — c.

• 1 hdmi&trade 2.1 frl
• Resolución hdmi&trade máxima: 8k a 60 hz
• 2 usb4® type — c con displayport 1.4 hbr3
• Resolución máxima mediante displayport sobre USB type — c: 4k a 120 hz

Las salidas gráficas requieren un procesador con gráficos integrados y sus especificaciones pueden variar dependiendo de la cpu instalada.

Audio boost 5 con realtek® alc4080

El sistema audio boost 5 con códec realtek® alc4080 proporciona audio USB de alto rendimiento con configuración de hasta 7.1 canales. También
incorpora salida óptica s — pdif y reproducción de alta resolución mediante el panel frontal.

• Códec realtek® alc4080
• Audio USB de alto rendimiento de 7.1 canales
• Reproducción de hasta 32 bits — 384 khz en el panel frontal
• Salida óptica s — pdif
• Tecnología audio boost 5


Funciones ez diy para facilitar el montaje

Las tecnologías ez diy de MSI simplifican la instalación y sustitución de componentes — reduciendo la necesidad de utilizar herramientas en
operaciones habituales como montar un ssd m.2 o retirar la tarjeta gráfica.

• Ez m.2 shield frozr ii con diseño sin herramientas
• Ez pcie release para liberar la tarjeta gráfica mediante un botón
• Ez m.2 clip ii para instalar y retirar ssd sin tornillos
• Ez antenna magnética para facilitar su colocación


Conectores internos para refrigeración — iluminación y expansión

La placa integra numerosos conectores internos para ventiladores — refrigeración — iluminación rgb y periféricos — facilitando la configuración de
equipos personalizados y sistemas de refrigeración avanzados.

• 1 conector atx_pwr
• 2 conectores cpu_pwr
• 1 conector pcie_pwr de 8 pines
• 1 conector cpu fan
• 1 conector pump_sys fan
• 6 conectores system fan
• 1 cabezal argb + fan + USB 2.0 jaf_2
• 2 conectores de panel frontal jfp
• 1 conector de intrusión de chasis jci
• 1 conector de audio frontal jaud
• 3 conectores addressable v2 rgb led jargb_v2
• 1 conector rgb led jrgb
• 1 cabezal tpm compatible con tpm 2.0
• 2 jumpers de frecuencia bclk jbclk


Herramientas de diagnóstico integradas

Para facilitar la detección de posibles incidencias durante el montaje o configuración — la placa dispone de varios indicadores led dedicados al
diagnóstico del sistema y de la memoria.

• 4 ez debug led
• 1 ez digit debug led
• 1 ez memory detectión led

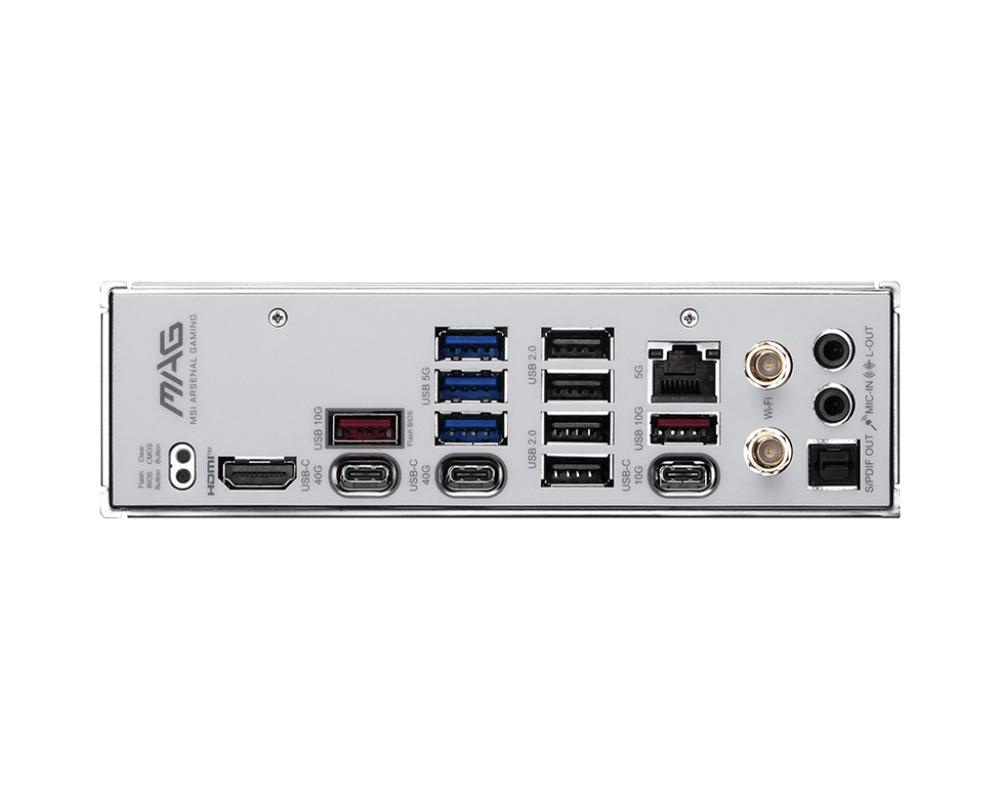

Panel trasero completo y accesible

El panel posterior concentra conectividad USB de alta velocidad — red 5g — wi — fi — vídeo y audio — además de botónes dedicados para clear cmos y
flash bios que facilitan determinadas tareas de configuración y mantenimiento.

• Botón clear cmos
• Botón flash bios
• USB 40 gbps type — c
• USB 10 gbps type — c y type — a
• USB 5 gbps type — a
• USB 2.0
• Puerto lan 5g
• Conexiones wi — fi — Bluetooth®
• Hdmi&trade
• Conectores de audio
• Salida óptica s — pdif


Compatibilidad y sistema operativo

La MSI mag x870e tomahawk max wifi pz es compatible con Windows® 11 de 64 bits. La compatibilidad y velocidad efectiva de la memoria
pueden variar según el procesador y la configuración de los módulos instalados.

• Sistema operativo compatible: Windows® 11 de 64 bits
• Las ranuras dimm incorporan pestañas de doble cara
• La compatibilidad cudimm y la frecuencia por de arranque pueden variar según la serie de cpu
• La compatibilidad y velocidad de memoria dependen del procesador y de la configuración utilizada
