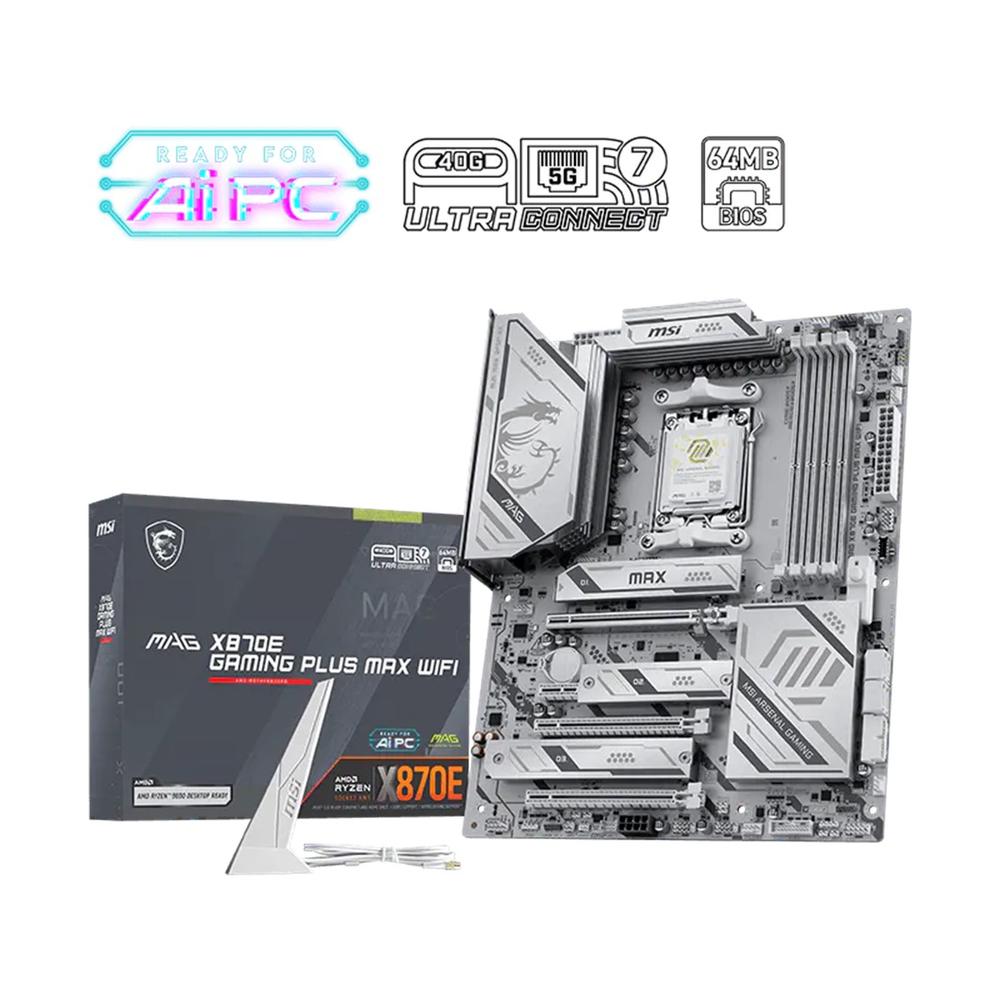

PLACA BASE MSI MAG X870E GAMING MAX WIFI AM5 ATX/ 4X DDR5

Características de la MSI mag x870e gaming plus max wifi

La MSI mag x870e gaming plus max wifi es una placa base atx de alto rendimiento diseñada para montar equipos gaming — estaciones de
trabajo y ordenadores preparados para futuras ampliaciones. Equipada con el chipset AMD x870e y socket am5 — ofrece compatibilidad con
procesadores AMD ryzen&trade de las series 9000.8000 y 7000 — memoria ddr5 de alta velocidad — conectividad pcie 5.0 — almacenamiento m.2 y redes
de última generación.

Compatibilidad con procesadores AMD ryzen&trade

Gracias a su socket am5 y chipset AMD x870e — esta placa base permite configurar equipos con procesadores AMD ryzen&trade de distintas
generaciones. Su plataforma está pensada para ofrecer una base actualizable y preparada tanto para gaming como para cargas de trabajo
exigentes.

• Chipset AMD x870e
• Socket am5
• Compatible con procesadores AMD ryzen&trade 9000 series
• Compatible con procesadores AMD ryzen&trade 8000 series
• Compatible con procesadores AMD ryzen&trade 7000 series


Memoria ddr5 de alta velocidad

La MSI mag x870e gaming plus max wifi incorpora cuatro ranuras ddr5 udimm y admite una capacidad máxima de 256 gb. También es
compatible con AMD expo&trade — overclocking de memoria y configuraciones dual — channel — facilitando la obtención de un mayor rendimiento en
juegos y aplicaciones profesionales.

• 4 ranuras ddr5 udimm
• Capacidad máxima de memoria: 256 gb
• Velocidad ddr5 de 8200 a 5600 mt — s mediante overclocking
• Velocidad ddr5 jedec de 5600 a 4800 mt — s
• Compatible con AMD expo&trade
• Compatible con overclocking de memoria
• Compatible con AMD por speed y jedec speed
• Soporte para memoria non — ecc y sin búfer
• Funcionamiento en modo dual — channel
• Compatible con cudimm únicamente en modo de bypass del controlador de reloj
• Ranuras dimm con pestañas de retención en un solo lado


Frecuencias de memoria con ryzen&trade 9000

Con procesadores AMD ryzen&trade 9000 series — la placa permite alcanzar frecuencias de memoria de hasta 8200+ mt — s — dependiendo del número de
módulos instalados — su organización interna y la configuración utilizada.

• 1dpc 1r: velocidad máxima de hasta 8200+ mt — s
• 1dpc 2r: velocidad máxima de hasta 6400+ mt — s
• 2dpc 1r: velocidad máxima de hasta 6400+ mt — s
• 2dpc 2r: velocidad máxima de hasta 6000+ mt — s

La compatibilidad con cudimm — la frecuencia de arranque por y las velocidades admitidas pueden variar según el procesador y la configuración de
memoria. Algunos procesadores pueden requerir ajustes manuales o futuras actualizaciones de bios para mejorar la compatibilidad.

Expansión pcie 5.0 para tarjetas gráficas

Sus ranuras de expansión permiten instalar tarjetas gráficas y controladoras pcie de diferentes generaciones. La ranura principal pci_e1 está
conectada al procesador y puede funcionar con pcie 5.0 x16 al utilizar procesadores ryzen&trade 9000 o 7000 series.

• 3 ranuras pci — e x16
• 1 ranura pci — e x1
• Pci_e1: pcie 5.0 con hasta x16 desde la cpu
• Pci_e2: pcie 3.0 con hasta x1 desde el chipset
• Pci_e3: pcie 4.0 con hasta x4 desde el chipset
• Pci_e4: pcie 3.0 con hasta x1 desde el chipset


Funcionamiento de la ranura pci_e1

El ancho de banda disponible en la ranura principal depende del modelo de procesador AMD ryzen&trade instalado. Esto permite adaptar la plataforma
a diferentes configuraciones — desde equipos de alto rendimiento hasta sistemas con procesadores que integran gráficos.

• Pcie 5.0 x16 con procesadores ryzen&trade 9000 y 7000 series
• Pcie 4.0 x8 con procesadores ryzen&trade 8700.8600 y 8400 series
• Pcie 4.0 x4 con procesadores ryzen&trade 8500 y 8300 series


Almacenamiento m.2 y sata

La placa base ofrece tres ranuras m.2 y cuatro conectores sata de 6 gb — s — permitiendo combinar unidades ssd nvme de alto rendimiento con
discos ssd o hdd sata. La ranura m.2_1 admite pcie 5.0 x4 con determinados procesadores.

• 3 ranuras m.2
• 4 conectores sata 6 gb — s
• M.2_1: compatible con dispositivos 2280 y 2260
• M.2_2: compatible con dispositivos 2280 y 2260
• M.2_3: compatible con dispositivos 22110 y 2280
• M.2_1: hasta pcie 5.0 x4 con ryzen&trade 9000 y 7000 series
• M.2_1: hasta pcie 4.0 x4 con ryzen&trade 8000 series
• M.2_2: hasta pcie 4.0 x4 con ryzen&trade 9000.8700.8600.8400 y 7000 series
• M.2_3: hasta pcie 4.0 x4 con ryzen&trade 9000.8700.8600.8400 y 7000 series


Compatibilidad con configuraciones raid

La compatibilidad con configuraciones raid para unidades sata y m.2 nvme permite priorizar velocidad — redundancia o una combinación de
ambas — según las necesidades del sistema.

• Raid 0 — raid 1 y raid 10 para dispositivos sata
• Raid 0 — raid 1 y raid 5 para unidades m.2 nvme
• Raid 5 para m.2 nvme disponible únicamente con procesadores ryzen&trade 9000 series


Conectividad USB de hasta 40 gb — s

La MSI mag x870e gaming plus max wifi incluye una amplia selección de puertos USB — entre ellos un USB type — c de 40 gb — s — conexiones de 20
gb — s y 10 gb — s — además de puertos adicionales para el panel frontal de la caja.

• 4 puertos USB 2.0 traseros
• 6 puertos USB 2.0 frontales mediante conectores internos
• 2 puertos USB de 5 gb — s type — a traseros
• 4 puertos USB de 5 gb — s type — a frontales
• 2 puertos USB de 10 gb — s type — a traseros
• 1 puerto USB de 10 gb — s type — c frontal
• 1 puerto USB de 20 gb — s type — c trasero
• 1 puerto USB de 40 gb — s type — c trasero


Red 5g lan — wi — fi 7 y Bluetooth® 5.4

La conectividad de red combina ethernet 5g — wi — fi 7 y Bluetooth® 5.4 — ofreciendo opciones rápidas tanto por cable como de forma inalámbrica. El
módulo wi — fi se encuentra preinstalado en la ranura m.2 key — e.

• Controlador realtek® 8126 5g lan
• Wi — fi 7 integrado
• Compatible con bandas de 2.4 ghz — 5 ghz y 6 ghz
• Ancho de canal de hasta 320 mhz
• Velocidad inalámbrica de hasta 5.8 gb — s
• Compatible con mu — mimo tx — rx
• Compatible con 802.11 a — b — g — n — ac — ax — be
• Compatible con Bluetooth® 5.4
• Compatible con mlo y 4kqam

La disponibilidad de la banda de 6 ghz depende de la normativa de cada país. Wi — fi 7 y Bluetooth® 5.4 requieren Windows® 11 versión 24h2 para
disponer de compatibilidad completa. La versión de Bluetooth® puede actualizarse según el fabricante del chipset inalámbrico.

Salidas de vídeo hdmi&trade y displayport mediante USB — c

Al instalar un procesador con gráficos integrados — la placa permite utilizar salidas de vídeo de hasta 4k mediante hdmi&trade o displayport a través del
puerto usb4® type — c.

• 1 salida hdmi&trade
• Hdmi&trade 2.1 tmds con resolución máxima de 4k a 60 hz
• 1 salida displayport mediante USB type — c
• Usb4® con displayport 1.4 y hbr3
• Resolución máxima de 4k a 120 hz mediante USB type — c

Las salidas de vídeo están disponibles únicamente con procesadores que incorporen gráficos integrados. Las especificaciones gráficas pueden variar
según la cpu instalada.

Audio de alta definición de 7.1 canales

El códec realtek® alc897 proporciona audio de alta definición y compatibilidad con sistemas de sonido envolvente de 7.1 canales — adecuado para
gaming — entretenimiento multimedia y comunicaciones.

• Códec realtek® alc897
• Audio de alta definición
• Compatibilidad con sonido de 7.1 canales
• Conectores de audio en el panel trasero


Conectores internos y refrigeración

La placa ofrece numerosos conectores internos para alimentar el sistema — gestionar ventiladores — instalar refrigeración líquida y ampliar la
iluminación. Sus ocho conexiones dedicadas a ventilación y bomba facilitan la configuración térmica del equipo.

• 1 conector de alimentación atx_pwr
• 2 conectores de alimentación cpu_pwr
• 1 conector de alimentación pcie de 8 pines
• 1 conector para ventilador de cpu
• 1 conector para bomba pump_sys
• 6 conectores para ventiladores del sistema
• 1 conector combinado argb y ventilador jaf_1
• 2 conectores de panel frontal jfp
• 1 conector de detección de apertura del chasis jci
• 1 conector de audio frontal jaud
• 1 conector para controlador de ajuste jdash
• 2 puentes de frecuencia bclk jbclk


Iluminación rgb y diagnóstico

Los conectores rgb permiten personalizar la iluminación del equipo — mientras que los indicadores integrados facilitan la detección de problemas
durante el montaje o el arranque.

• 3 conectores addressable v2 rgb led jargb_v2
• 1 conector rgb led jrgb
• 4 indicadores ez debug led
• 1 indicador ez memory detectión led


Seguridad y compatibilidad tpm 2.0

La placa incorpora un conector dedicado para módulos tpm 2.0 — facilitando la incorporación de funciones adicionales de seguridad y cumpliendo
los requisitos de plataformas actuales.

• 1 conector tpm
• Compatible con tpm 2.0
• Compatible con Windows® 11 de 64 bits


Panel trasero completo y accesible

El panel posterior reúne las conexiones principales del sistema e incorpora botónes dedicados para borrar la configuración cmos y actualizar la
bios — simplificando tareas de mantenimiento y recuperación.

• Botón clear cmos
• Botón flash bios
• Puerto hdmi&trade
• Puerto USB de 40 gb — s type — c
• Puerto USB de 20 gb — s type — c
• Puertos USB de 10 gb — s type — a
• Puertos USB de 5 gb — s type — a
• Puertos USB 2.0
• Conector de red 5g lan
• Conectores para antenas wi — fi y Bluetooth®
• Conectores de audio


Formato atx

Su formato atx de 243.84 x 304.8 mm proporciona espacio suficiente para integrar múltiples ranuras de expansión — unidades de almacenamiento y
conexiones internas — siendo adecuada para torres compatibles con placas atx.

• Formato: atx
• Anchura: 243.84 mm
• Altura: 304.8 mm
• Sistema operativo compatible: Windows® 11 de 64 bits
