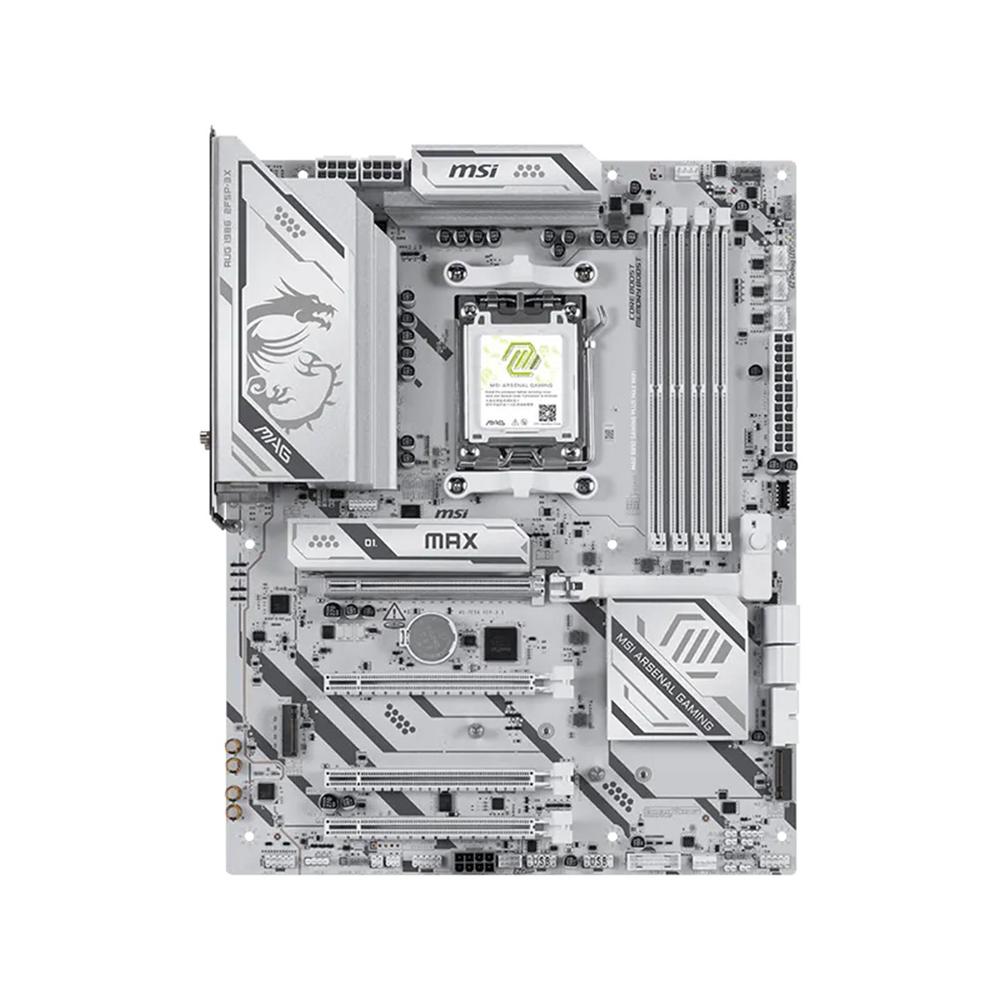

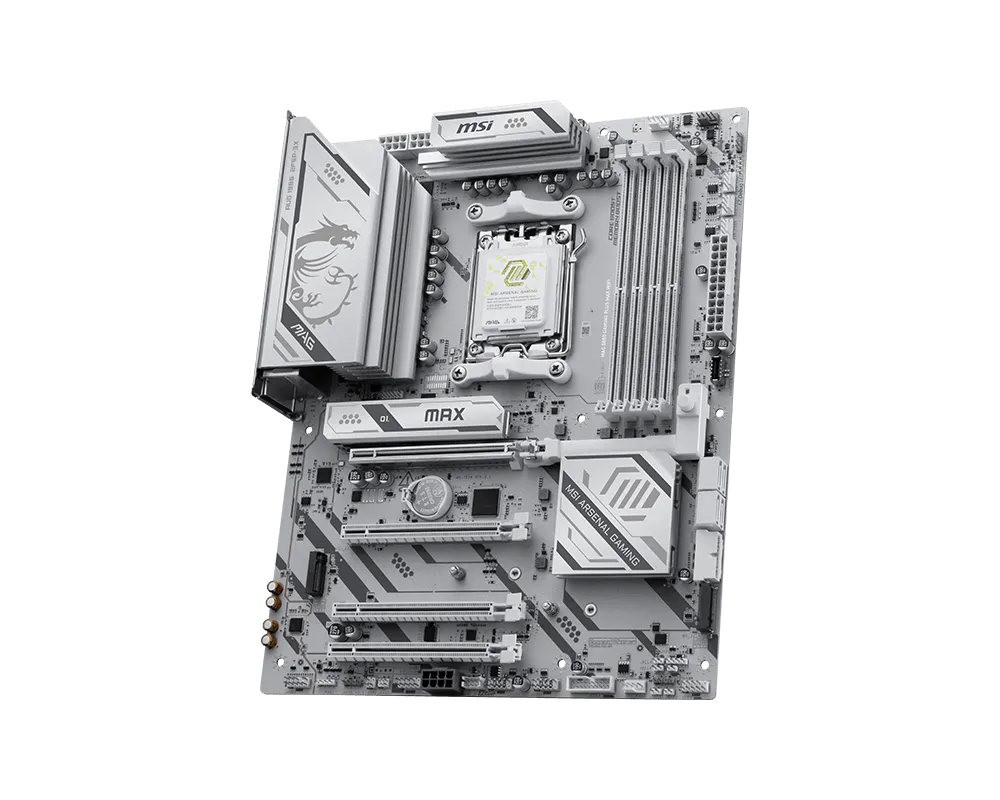

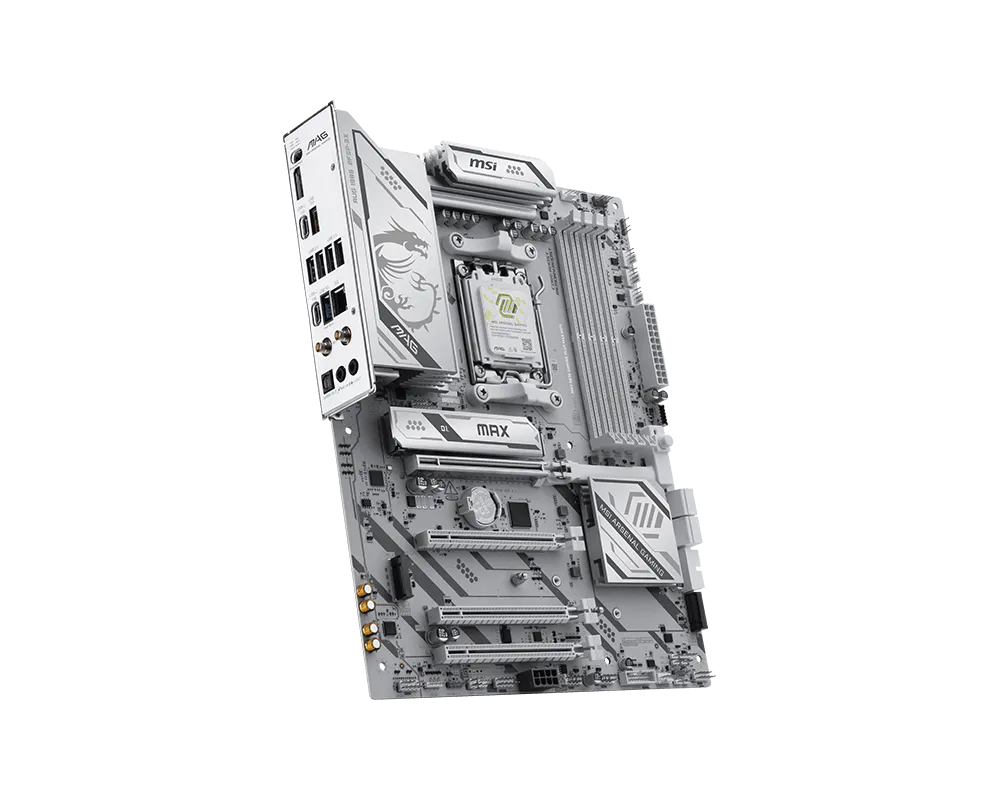

PLACA BASE MSI MAG B850 GAMING PLUS MAX WIFI AM5 ATX/ 4X DDR5

Características de la MSI mag b850 gaming plus max wifi

La MSI mag b850 gaming plus max wifi es una placa base atx diseñada para configurar equipos gaming y ordenadores de alto rendimiento
con procesadores AMD ryzen&trade de las series 9000.8000 y 7000. Equipada con chipset AMD b850 y socket am5 — ofrece compatibilidad con memoria
ddr5 de alta velocidad — conectividad wi — fi 7 — red lan de 5 gb — almacenamiento m.2 pcie 5.0 y una amplia selección de conexiones USB.

Chipset AMD b850 y compatibilidad con socket am5

Gracias al chipset AMD b850 y al socket am5 — esta placa base permite instalar diferentes generaciones de procesadores AMD ryzen&trade para equipos
de sobremesa. Su compatibilidad con las series ryzen&trade 9000.8000 y 7000 facilita la creación de configuraciones adaptadas a gaming — productividad
y aplicaciones exigentes.

• Chipset: AMD b850
• Socket: am5
• Compatible con procesadores AMD ryzen&trade 9000 series
• Compatible con procesadores AMD ryzen&trade 8000 series
• Compatible con procesadores AMD ryzen&trade 7000 series


Memoria ddr5 de hasta 256 gb

La MSI mag b850 gaming plus max wifi incorpora cuatro ranuras ddr5 udimm con una capacidad máxima de 256 gb. Admite configuraciones
de doble canal — perfiles AMD expo&trade y overclocking de memoria — permitiendo ajustar el rendimiento en función del procesador y los módulos
instalados.

• 4 ranuras ddr5 udimm
• Capacidad máxima: 256 gb
• Frecuencias jedec: de 4800 a 5600 mt — s
• Frecuencias mediante overclocking: de 5600 a 8200+ mt — s
• Compatible con AMD por speed y jedec speed
• Compatible con AMD expo&trade y overclocking de memoria
• Funcionamiento en doble canal
• Compatible con memoria non — ecc y sin búfer
• Compatible con cudimm en modo de omisión del controlador de reloj

Con procesadores AMD ryzen&trade 9000 series — las frecuencias máximas de overclocking admitidas dependen de la configuración de los módulos de
memoria.

• 1dpc 1r: hasta 8200+ mt — s
• 1dpc 2r: hasta 6400+ mt — s
• 2dpc 1r: hasta 6400+ mt — s
• 2dpc 2r: hasta 6000+ mt — s

La compatibilidad con cudimm — la frecuencia de arranque por y las velocidades admitidas pueden variar según el procesador y la configuración
de memoria. El overclocking manual puede realizarse después del arranque. Algunos procesadores podrían presentar limitaciones de inicio que
podrán mejorar mediante futuras actualizaciones de bios. Las ranuras dimm utilizan pestañas de sujeción en un solo lado.

Ranuras pci express para tarjetas de expansión

La placa dispone de cuatro ranuras pci — e x16 físicas — con diferentes velocidades y líneas disponibles según la ranura utilizada. La ranura principal
pci_e1 se conecta directamente al procesador y puede alcanzar pcie 5.0 x16 con procesadores compatibles.

• Pci_e1: pcie 5.0 — hasta x16 — conectado a la cpu
• Pci_e2: pcie 3.0 — hasta x1 — conectado al chipset
• Pci_e3: pcie 4.0 — hasta x4 — conectado al chipset
• Pci_e4: pcie 3.0 — hasta x1 — conectado al chipset

El funcionamiento de la ranura pci_e1 varía según la familia de procesadores instalada.

• Pcie 5.0 x16 con procesadores ryzen&trade 9000 y 7000 series
• Pcie 4.0 x8 con procesadores ryzen&trade 8700.8600 y 8400 series
• Pcie 4.0 x4 con procesadores ryzen&trade 8500 y 8300 series

Las ranuras pci_e2 — pci_e3 y pci_e4 comparten ancho de banda. La ranura pci_e3 funcionará a velocidad x2 cuando se instalen dispositivos en
pci_e2 o pci_e4.

Almacenamiento m.2 pcie 5.0 y conexiones sata

Para configurar un sistema de almacenamiento rápido y flexible — la placa incluye tres ranuras m.2 y cuatro conectores sata 6 gb — s. La ranura m.2
principal puede aprovechar la interfaz pcie 5.0 x4 con procesadores ryzen&trade compatibles.

• M.2_1 desde cpu: hasta pcie 5.0 x4 — compatible con dispositivos 2280 y 2260
• M.2_2 desde cpu: hasta pcie 4.0 x4 — compatible con dispositivos 22110 y 2280
• M.2_3 desde chipset: hasta pcie 4.0 x2 — compatible con dispositivos 2280 y 2260
• 4 conectores sata 6 gb — s

La velocidad de las ranuras m.2 depende del procesador instalado.

• M.2_1 hasta pcie 5.0 x4 con ryzen&trade 9000 y 7000 series
• M.2_1 hasta pcie 4.0 x4 con ryzen&trade 8000 series
• M.2_2 hasta pcie 4.0 x4 con ryzen&trade 9000 y 7000 series
• M.2_2 hasta pcie 3.0 x4 con ryzen&trade 8500 y 8300 series

La instalación de determinadas unidades puede estar condicionada por las restricciones del disipador para ssd m.2 indicadas en el manual de la
placa base.

Compatibilidad con configuraciones raid

La MSI mag b850 gaming plus max wifi permite crear configuraciones raid 0 y raid 1 tanto con unidades sata como con dispositivos m.2
nvme. Esto permite priorizar el rendimiento mediante distribución de datos o mejorar la protección mediante duplicación.

• Raid 0 y raid 1 para dispositivos sata
• Raid 0 y raid 1 para unidades m.2 nvme


Wi — fi 7 — Bluetooth 5.4 y red lan de 5 gb

Su conectividad de red combina wi — fi 7 — Bluetooth® 5.4 y ethernet de 5 gb. El módulo inalámbrico viene preinstalado en la ranura m.2 key — e y
admite las bandas de 2.4 ghz — 5 ghz y 6 ghz — además de tecnologías como mu — mimo — mlo y 4kqam.

• Controlador ethernet realtek® 8126 5g lan
• Wi — fi 7 preinstalado en ranura m.2 key — e
• Compatible con 802.11 a — b — g — n — ac — ax y be
• Bandas de 2.4 ghz — 5 ghz y 6 ghz
• Ancho de canal de hasta 160 mhz
• Velocidad inalámbrica de hasta 2.9 gb — s
• Compatible con mu — mimo tx — rx — mlo y 4kqam
• Bluetooth® 5.4

La disponibilidad de la banda de 6 ghz depende de la normativa de cada país. Wi — fi 7 y Bluetooth® 5.4 requieren Windows® 11 versión 24h2. La
versión de Bluetooth® puede actualizarse en función del fabricante del chipset inalámbrico.

Amplia conectividad USB

La placa ofrece conexiones USB traseras e internas de hasta 10 gb — s — incluyendo puertos type — a y type — c. Esta variedad facilita la conexión de
periféricos — unidades externas — dispositivos móviles y accesorios de alta velocidad.

• 4 puertos USB 2.0 traseros
• 4 puertos USB 2.0 mediante conectores internos
• 1 puerto USB 5 gb — s type — a trasero
• 4 puertos USB 5 gb — s type — a mediante conectores internos
• 1 puerto USB 10 gb — s type — a trasero
• 2 puertos USB 10 gb — s type — c traseros
• 1 puerto USB 10 gb — s type — c mediante conector interno


Audio de alta definición en 7.1 canales

El códec realtek® alc897 proporciona audio de alta definición y compatibilidad con sistemas de sonido de hasta 7.1 canales. El panel trasero
incluye conectores de audio y salida digital s — pdif.

• Códec de audio realtek® alc897
• Audio de alta definición
• Compatible con sonido de 7.1 canales
• Salida digital s — pdif


Salida displayport para gráficos integrados

La salida displayport 1.2 con hbr2 permite alcanzar una resolución máxima de 4k a 60 hz cuando se utiliza un procesador con gráficos integrados.
Las capacidades gráficas finales dependen de la cpu instalada.

• 1 salida displayport
• Estándar displayport 1.2 con hbr2
• Resolución máxima: 4k a 60 hz
• Disponible únicamente con procesadores que incorporen gráficos integrados


Conectores internos para refrigeración e iluminación

La placa integra conectores dedicados para ventiladores — bomba de refrigeración e iluminación rgb. Esto permite organizar un sistema de
refrigeración adaptado al equipo y conectar componentes con iluminación rgb o argb direccionable.

• 1 conector para ventilador de cpu
• 1 conector para bomba pump_sys
• 4 conectores para ventiladores del sistema
• 1 conector combinado argb y ventilador jaf_1
• 3 conectores addressable v2 rgb led jargb_v2
• 1 conector rgb led jrgb


Conectores internos y alimentación

Para facilitar el montaje y la ampliación del equipo — la MSI mag b850 gaming plus max wifi incorpora conexiones internas para alimentación -
panel frontal — audio — seguridad y control.

• 1 conector principal de alimentación atx_pwr
• 2 conectores de alimentación cpu_pwr
• 1 conector de alimentación pcie de 8 pines
• 2 conectores para panel frontal jfp
• 1 conector de detección de apertura del chasis jci
• 1 conector de audio frontal jaud
• 1 conector de puerto com jcom
• 1 conector para tuning controller jdash
• 1 conector tpm compatible con tpm 2.0


Diagnóstico y mantenimiento del sistema

Las funciones integradas de diagnóstico ayudan a identificar incidencias durante el montaje o el arranque. Los indicadores ez debug led muestran
el estado de los componentes principales — mientras que el led de detección de memoria facilita la comprobación de los módulos instalados.

• 4 indicadores ez debug led
• 1 indicador ez memory detectión led
• Botón clear cmos en el panel trasero
• Botón flash bios en el panel trasero

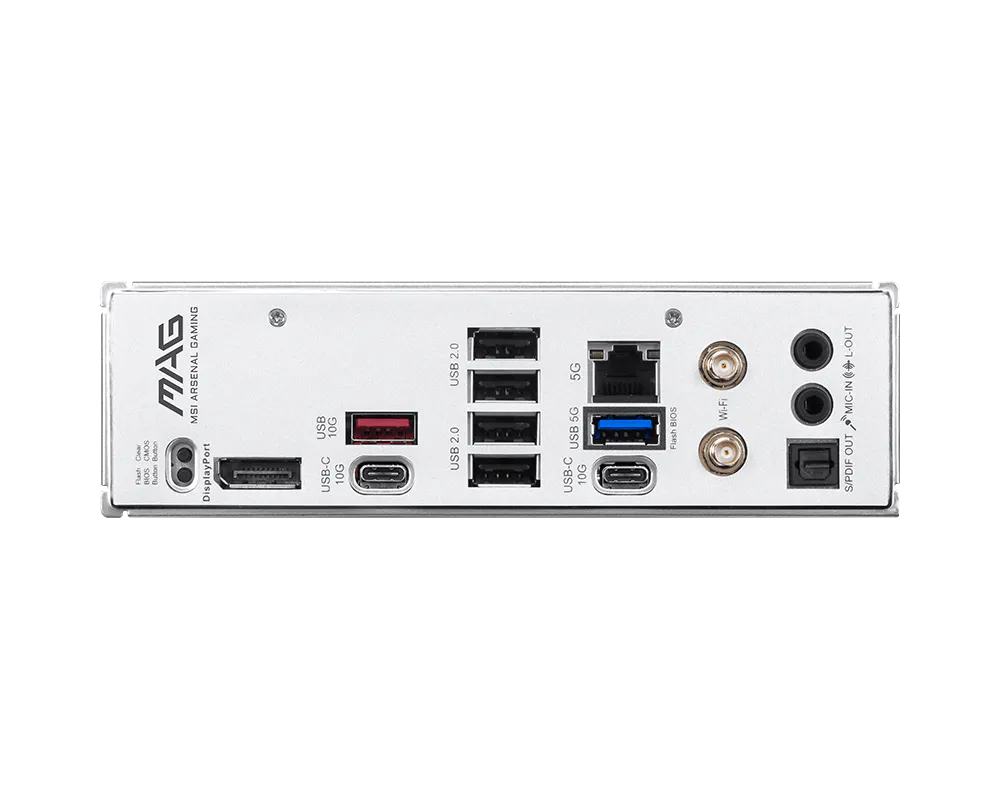

Conexiones del panel trasero

El panel trasero concentra las principales conexiones de red — vídeo — audio y periféricos — además de botónes dedicados para restablecer la
configuración cmos y actualizar la bios.

• Botón clear cmos
• Botón flash bios
• Displayport
• Puerto USB 10 gb — s type — a
• 2 puertos USB 10 gb — s type — c
• Puerto USB 5 gb — s type — a
• Puertos USB 2.0
• Conector de red 5g lan
• Conexiones para antenas wi — fi y Bluetooth®
• Conectores de audio
• Salida s — pdif


Formato atx y compatibilidad con Windows 11

Con unas dimensiones de 243.84 x 304.8 mm y formato atx — esta placa base está pensada para cajas compatibles con dicho estándar. Admite el
sistema operativo Windows® 11 de 64 bits.

• Formato: atx
• Dimensiones: 243.84 x 304.8 mm
• Sistema operativo compatible: Windows® 11 de 64 bits


Consideraciones de compatibilidad

La velocidad de la memoria — el funcionamiento de las ranuras pcie — las prestaciones gráficas y el rendimiento de las unidades m.2 pueden variar
según el procesador y la configuración instalada. Se recomienda consultar la lista de compatibilidad de memoria y el manual del producto antes de
completar el montaje.
