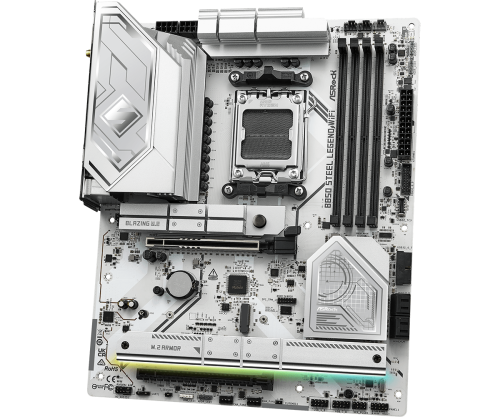

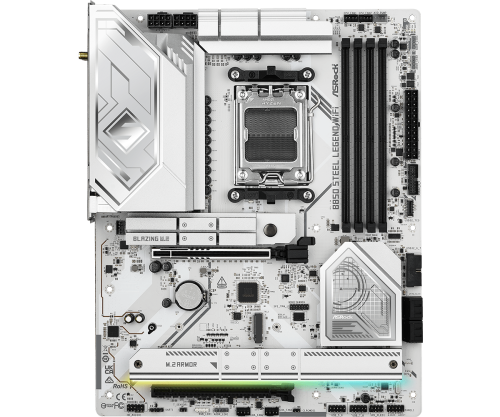

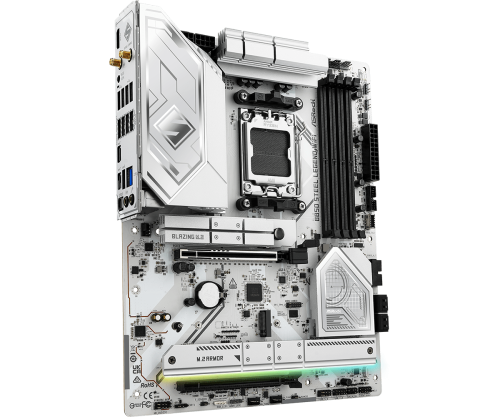

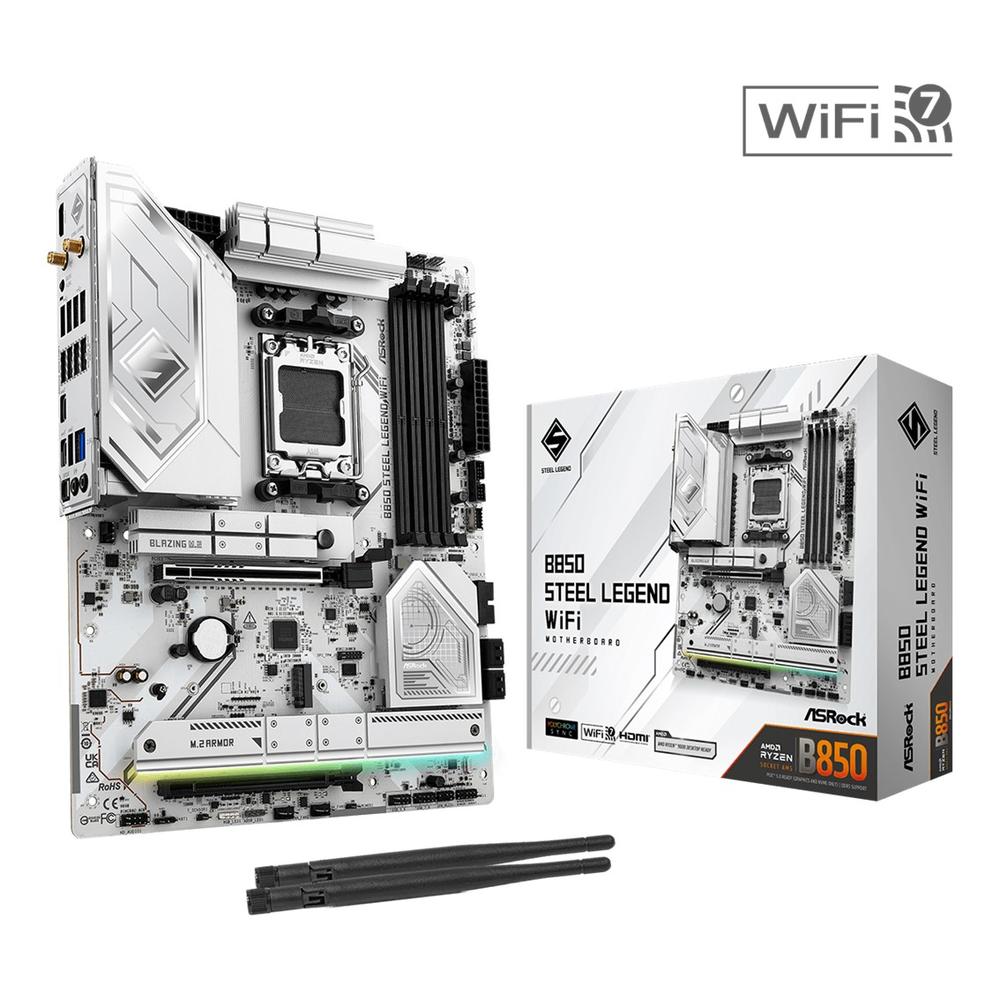

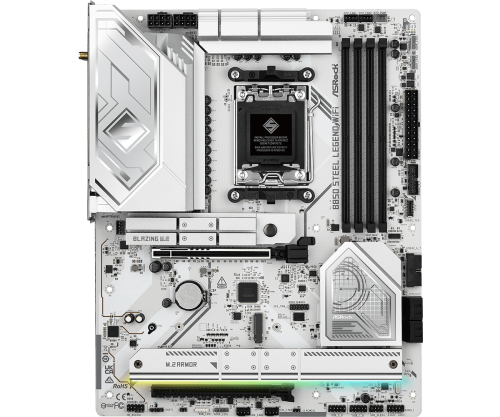

PLACA BASE ASROCK B850 STEEL LEGEND WIFI AM5 ATX/ 4X DDR5

Características de la Asrock b850 steel legend wifi

La Asrock b850 steel legend wifi es una placa base atx con chipset AMD b850 diseñada para procesadores AMD ryzen&trade de las series 9000.8000
y 7000 con socket am5. Combina una robusta alimentación de 14+2+1 fases — memoria ddr5 — pcie 5.0 — wi — fi 7 y lan 2.5 gbe — ofreciendo una
plataforma preparada tanto para equipos gaming como para configuraciones de alto rendimiento y uso diario.

Plataforma AMD am5 con chipset b850

Esta placa incorpora socket AMD am5 y chipset AMD b850 — proporcionando compatibilidad con diferentes generaciones de procesadores ryzen&trade.
La disponibilidad y velocidad de determinadas ranuras pcie y m.2 puede variar en función del procesador instalado.

• Socket AMD am5
• Compatible con procesadores AMD ryzen&trade series 9000.8000 y 7000
• Chipset AMD b850
• Formato atx de 30.5 x 24.4 cm
• Pcb de 8 capas


Alimentación robusta y componentes duraderos

Su sistema de alimentación de 14+2+1 fases con dr.Mos de 80 a para vcore — soc y misc está acompañado por una cobertura ampliada de
disipadores. La construcción incluye condensadores black caps de larga duración y conectores de alimentación de alta densidad para proporcionar
una base estable al sistema.

• Diseño de alimentación de 14+2+1 fases
• Dr.Mos de 80 a para vcore + soc + misc
• Condensadores de polímero conductivo black caps de larga duración 20k
• 1 conector atx de 24 pines de alta densidad
• 2 conectores de alimentación de 12 v y 8 pines de alta densidad
• Escudo de e — s integrado flexible


Memoria ddr5 de hasta 256 gb

Sus cuatro ranuras ddr5 en configuración dual channel permiten instalar hasta 256 gb de memoria. Admite módulos ecc y no ecc sin búfer y
frecuencias de hasta 8000+ mediante overclocking — además de perfiles xmp y AMD expo para facilitar la configuración de memorias compatibles.

• 4 ranuras ddr5 dimm
• Arquitectura dual channel
• Capacidad máxima de 256 gb
• Ddr5 ecc y no ecc sin búfer
• Velocidades de hasta ddr5 8000+ (oc)
• Compatible con perfiles xmp y AMD expo


Pcie 5.0 para tarjetas gráficas

La ranura principal proporciona conectividad pcie 5.0 x16 con procesadores ryzen&trade de las series 9000 y 7000 — permitiendo aprovechar tarjetas de
expansión de alto rendimiento. La placa dispone también de una segunda ranura pcie 4.0 x16 que funciona en modo x4.

• 1 pcie 5.0 x16 pcie1 con contacto de oro de 15 µ
• Pcie1 funciona como gen5 x16 con ryzen&trade 9000 y 7000
• Pcie1 funciona como gen4 x8 con ryzen&trade 8000 phoenix 1
• Pcie1 funciona como gen4 x4 con ryzen&trade 8000 phoenix 2
• 1 pcie 4.0 x16 pcie2 funcionando en modo x4
• Pcie2 queda deshabilitada cuando m2_4 está ocupada
• 1 socket m.2 vertical key e tipo 2230 para módulos wifi — bt pcie


Cuatro ranuras m.2 y almacenamiento pcie 5.0

La Asrock b850 steel legend wifi ofrece cuatro conexiones m.2 nvme — incluyendo una blazing m.2 pcie gen5 x4 de hasta 128 gb — s. A ellas se
suman cuatro conectores sata3 de 6 gb — s y compatibilidad raid para crear configuraciones de almacenamiento adaptadas a diferentes
necesidades.

• 1 blazing m.2 m2_1 tipo 2280 pcie gen5 x4 — hasta 128 gb — s
• 1 hyper m.2 m2_2 tipo 2260.2280 pcie gen4 x4 — hasta 64 gb — s
• 1 hyper m.2 m2_3 tipo 2230.2260.2280 pcie gen4 x4 — hasta 64 gb — s
• 1 hyper m.2 m2_4 tipo 2260.2280 pcie gen4 x4 — hasta 64 gb — s
• 4 conectores sata3 de 6 gb — s mediante asmedia asm1061
• Compatible con ssd nvme como unidad de arranque
• Raid 0 — raid 1 y raid 10 para dispositivos m.2 nvme

El rendimiento de las ranuras m.2 depende del procesador instalado. M2_1 funciona como gen5 x4 con ryzen&trade 9000 y 7000 y como gen4 x4 con
ryzen&trade 8000 phoenix 1 y phoenix 2. M2_2 funciona como gen4 x4 con las series 9000 y 7000 — gen4 x4 con ryzen&trade 8000 phoenix 1 y gen4 x2 con
ryzen&trade 8000 phoenix 2. M2_1 es la ranura preferente para instalar una unidad m.2 y el uso de m2_4 deshabilita pcie2.

Wi — fi 7 — Bluetooth 5.4 y lan 2.5 gigabit

La conectividad de red combina wi — fi 7 802.11be 2x2 — Bluetooth 5.4 y ethernet 2.5 gigabit. Esta configuración permite elegir entre conexión
cableada e inalámbrica y está acompañada por las herramientas dragon para gestionar prioridades y ancho de banda.

• Wi — fi 7 802.11be 2x2
• Compatible con ieee 802.11a — b — g — n — ac — ax — axe — be
• Bandas de 2.4 ghz — 5 ghz y 6 ghz
• Ancho de canal de 160 mhz en la banda de 6 ghz
• Tecnología 2t2r y mu — mimo
• Bluetooth 5.4
• Lan 2.5 gigabit 10.100.1000.2500 mb — s
• Controlador dragon rtl8125bg
• Software dragon 2.5g lan con control de ancho de banda — estadísticas de uso y prioridades personalizables
• Perfiles optimizados para juegos — navegación y streaming

El módulo wi — fi 7 requiere microsoft® Windows® 11 y no dispone de controlador para Windows® 10. La disponibilidad de la banda de 6 ghz
depende de la normativa de cada país o región y de su correspondiente habilitación mediante actualizaciones.

Audio hd 7.1 con realtek alc4082

El apartado de sonido utiliza el códec realtek alc4082 con audio hd de 7.1 canales. Los canales de audio derecho e izquierdo emplean capas
independientes del pcb y la salida frontal incorpora tecnología direct drive — compatible con auriculares de hasta 600 ohmios.

• Audio hd de 7.1 canales
• Códec realtek alc4082
• Protección de contenidos
• Capas de pcb independientes para los canales de audio derecho e izquierdo
• Direct drive en la conexión frontal para auriculares de hasta 600 ohmios
• Nahimic audio
• Salida óptica spdif


Salida hdmi 2.1 hasta 4k a 120 hz

Cuando se utiliza un procesador compatible con gráficos AMD rdna&trade integrados — la placa permite aprovechar su salida hdmi 2.1 con resolución
de hasta 4k a 120 hz. La compatibilidad gráfica concreta depende de la cpu instalada.

• Gráficos AMD rdna&trade integrados según cpu
• 1 salida hdmi 2.1 tmds — frl 8g
• Resolución máxima de hasta 4k a 120 hz
• Compatible con hdr y hdcp 2.3


Amplia conectividad USB

La placa dispone de una completa selección de conexiones — incluyendo USB 3.2 gen2x2 type — c frontal de hasta 20 gb — s — varios USB 3.2 gen2 y
conexiones USB 3.2 gen1 y USB 2.0. Todos los puertos USB incorporan protección esd.

• 1 USB 3.2 gen2x2 type — c frontal de 20 gb — s
• 2 USB 3.2 gen2 type — c traseros
• 2 USB 3.2 gen2 type — a traseros
• 6 USB 3.2 gen1 type — a — 2 traseros y 4 frontales
• 8 USB 2.0.4 traseros y 4 frontales
• Puertos Asrock lightning gaming
• Usb32_34 compatible con ultra USB power
• Protección esd en todos los puertos USB


Conexiones internas para refrigeración e iluminación

Para facilitar la configuración del equipo incorpora conectores dedicados para ventiladores — bomba aio e iluminación rgb direccionable. Los
conectores principales permiten control inteligente de velocidad y determinados cabezales detectan automáticamente ventiladores de 3 o 4 pines.

• 2 conectores cpu fan de 4 pines con smart fan speed control
• 3 conectores chassis fan de 4 pines con smart fan speed control
• 1 conector aio pump de 4 pines con smart fan speed control
• Cpu_fan1 admite hasta 1 a y 12 w
• Cpu_fan2 — cha_fan1~3 y aio_pump admiten hasta 3 a y 36 w
• Detección automática de ventiladores de 3 o 4 pines en cpu_fan2 — cha_fan1~3 y aio_pump
• 1 cabecera rgb led de hasta 12 v — 3 a y 36 w
• 3 cabeceras addressable led de hasta 5 v — 3 a y 15 w en total
• 1 cabecera para cable de termistor

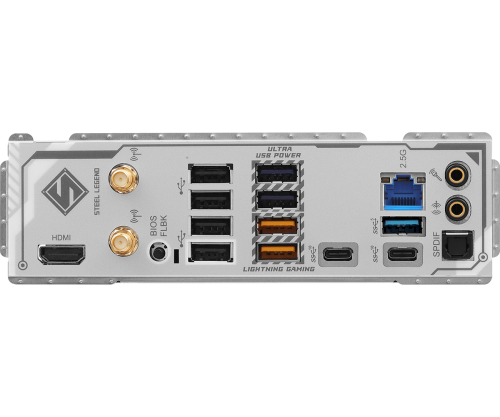

Conectividad trasera y bios flashback

El panel posterior concentra las conexiones principales e incorpora un botón bios flashback para facilitar la gestión del firmware. También incluye
conexiones dedicadas para las antenas inalámbricas — red 2.5 gbe — audio — hdmi y USB.

• 2 conexiones para antenas
• 1 hdmi
• 1 salida óptica spdif
• 2 USB 3.2 gen2 type — c de 10 gb — s
• 3 USB 3.2 gen1 type — a
• 2 USB 3.2 gen2 type — a de 10 gb — s
• 4 USB 2.0
• 1 rj — 45 lan
• 1 botón bios flashback
• 1 salida de línea con conector de audio dorado
• 1 entrada de micrófono con conector de audio dorado


Herramientas para configuración y diagnóstico

La placa integra funciones destinadas a simplificar las actualizaciones — la configuración y la detección de incidencias. Entre ellas se encuentran
bios flashback — Asrock post status checker y el instalador automático de controladores.

• Bios ami uefi de 256 mb con interfaz gráfica
• Asrock ez mode
• Asrock full hd uefi
• Asrock instant flash
• Asrock auto driver installer
• Asrock post status checker
• Asrock motherboard utility a — tuning
• Asrock polychrome sync
• Asrock dragon 2.5g lan software


Otras especificaciones y accesorios

La Asrock b850 steel legend wifi completa su equipamiento con conexiones internas adicionales — accesorios para almacenamiento y conectividad
inalámbrica — además de certificaciones fcc y ce.

• 1 cabecera spi tpm
• 1 cabecera power led y speaker
• 1 conector de audio para panel frontal
• 2 cabeceras USB 2.0 para hasta 4 puertos
• 2 cabeceras USB 3.2 gen1 para hasta 4 puertos
• 1 cabecera frontal USB type — c 3.2 gen2x2 de 20 gb — s
• 2 cables de datos sata
• 2 antenas Asrock wifi de 2.4 — 5.6 ghz
• 1 cable de termistor
• Compatible con microsoft® Windows® 10 de 64 bits y Windows® 11 de 64 bits
• Certificaciones fcc y ce
• Compatible con erp — eup utilizando una fuente de alimentación compatible
