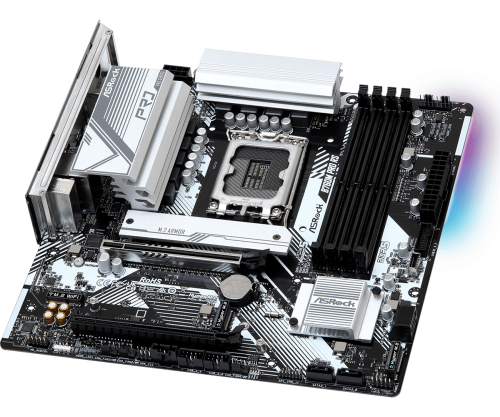

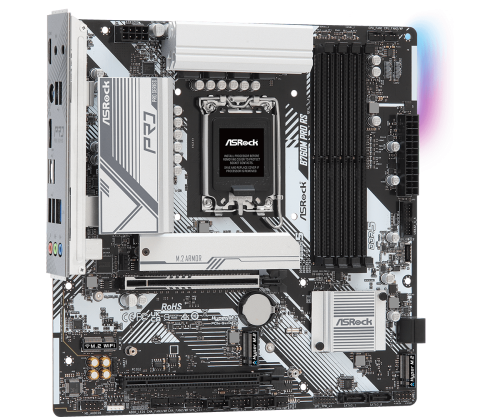

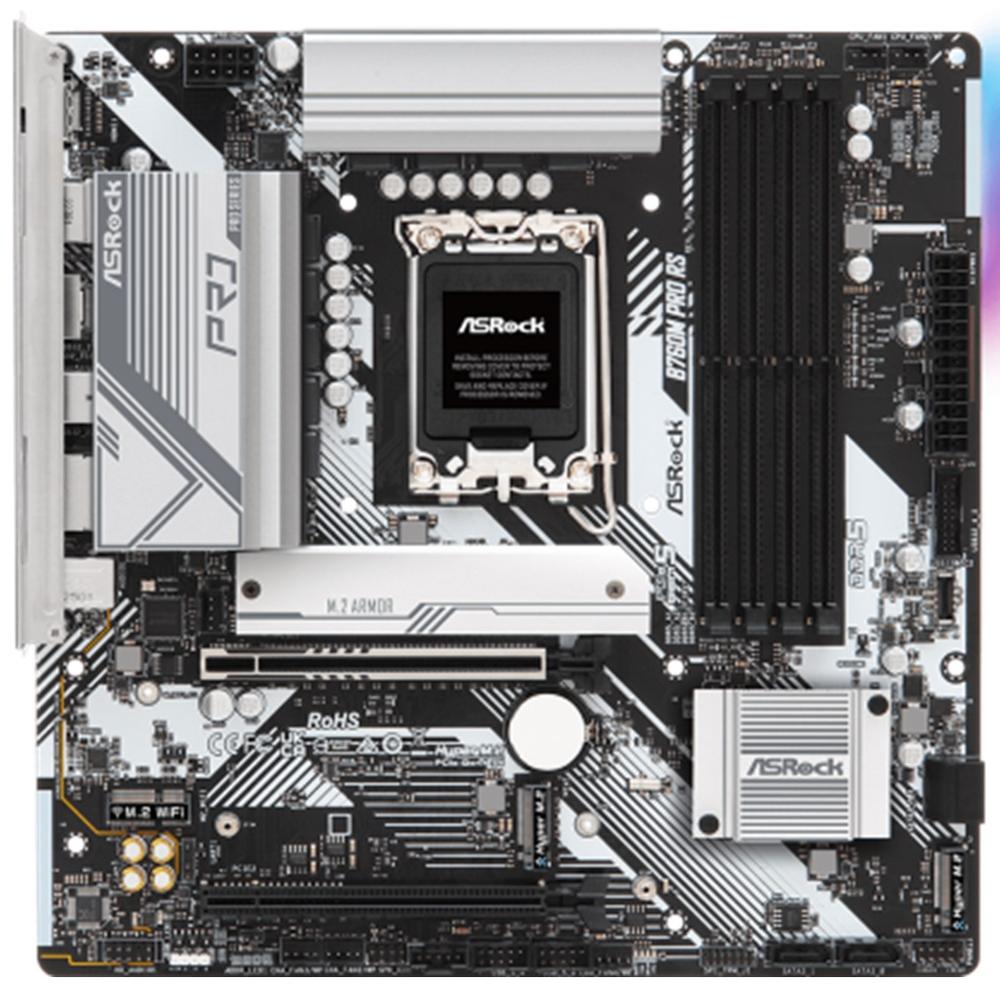

PLACA ASROCK B760M PRO RS LGA 1700 MATX/ 4X DDR5

Características de la placa base Asrock b760m pro rs

La Asrock b760m pro rs es una placa base micro atx diseñada para configurar equipos actuales con procesadores Intel® core&trade de 14.ª — 13.ª y 12.ª
generación. Integra el chipset Intel® b760 — memoria ddr5 — una ranura pcie 5.0 para la tarjeta gráfica y tres conexiones m.2 pcie 4.0 — ofreciendo
una base equilibrada para ordenadores gaming — equipos de trabajo y configuraciones de uso general.

Compatibilidad con procesadores Intel® de últimas generaciones

Gracias a su socket lga1700 — esta placa base admite procesadores Intel® core&trade de 14.ª — 13.ª y 12.ª generación. También es compatible con
diferentes tecnologías de optimización de rendimiento de Intel® — siempre que estén disponibles en el procesador instalado.

• Socket Intel® lga1700
• Compatible con procesadores Intel® core&trade de 14.ª — 13.ª y 12.ª generación
• Chipset Intel® b760
• Compatible con Intel® hybrid technology
• Compatible con Intel® turbo boost max 3.0 technology
• Compatible con Intel® thermal velocity boost — tvb
• Compatible con Intel® adaptive boost technology — abt


Alimentación estable con diseño dr.Mos

La Asrock b760m pro rs incorpora un sistema de alimentación de 7+1+1 fases con dr.Mos de 50 a para vcore y gt. Este diseño ayuda a
proporcionar una entrega de energía estable al procesador durante cargas de trabajo intensivas y sesiones prolongadas.

• Diseño de alimentación de 7+1+1 fases
• Dr.Mos de 50 a para vcore y gt
• Conector de alimentación atx de 24 pines
• Conector de alimentación de 12 v y 8 pines de alta densidad
• Protector de conexiones de entrada y salida preinstalado


Memoria ddr5 de hasta 7200+ mhz mediante overclocking

Sus cuatro ranuras dimm permiten instalar hasta 256 gb de memoria ddr5 en doble canal. La placa admite perfiles Intel® xmp 3.0 y frecuencias
de hasta 7200+ mhz mediante overclocking — dependiendo de la configuración de los módulos y del procesador.

• Cuatro ranuras dimm ddr5
• Arquitectura de memoria dual channel
• Capacidad máxima: 256 gb
• Compatible con memoria ddr5 non — ecc y un — buffered
• Compatible con Intel® extreme memory profile — xmp 3.0
• 1dpc 1r: hasta 7200+ mhz mediante oc y 4800 mhz de forma nativa
• 1dpc 2r: hasta 6000+ mhz mediante oc y 4400 mhz de forma nativa
• 2dpc 1r: hasta 5600+ mhz mediante oc y 4000 mhz de forma nativa
• 2dpc 2r: hasta 4800+ mhz mediante oc y 3600 mhz de forma nativa


Ranura pcie 5.0 para tarjetas gráficas

La ranura principal pcie 5.0 x16 permite instalar tarjetas gráficas actuales y futuras con una interfaz de alto ancho de banda. Además — incluye una
segunda ranura pcie 3.0 x16 con funcionamiento en modo x4 y un zócalo m.2 key e para ampliar la conectividad inalámbrica.

• Una ranura pcie 5.0 x16 conectada a la cpu y operativa en modo x16
• Una ranura pcie 3.0 x16 conectada al chipset y operativa en modo x4
• Un zócalo m.2 key e para módulos wifi y Bluetooth tipo 2230
• Compatible con Intel® cnvio y cnvio2
• Compatible con AMD crossfire&trade
• Compatible con unidades ssd nvme como dispositivos de arranque


Almacenamiento m.2 pcie 4.0 y conexiones sata

La placa ofrece tres zócalos hyper m.2 pcie gen4 x4 de hasta 64 gb — s — adecuados para instalar unidades ssd nvme de alta velocidad. También
incorpora cuatro conectores sata3 para discos duros — unidades ssd sata y otros dispositivos de almacenamiento compatibles.

• Un hyper m.2 m2_1 key m para unidades 2242.2260 y 2280 pcie gen4 x4
• Un hyper m.2 m2_2 key m para unidades 2280 pcie gen4 x4
• Un hyper m.2 m2_3 key m para unidades 2280 pcie gen4 x4
• Velocidad de hasta 64 gb — s en los tres zócalos m.2
• Cuatro conectores sata3 de 6 gb — s
• Compatible con Intel® volume management device — vmd
• Compatible con unidades ssd nvme como dispositivos de arranque
• Compatible con raid 0 — raid 1 — raid 5 y raid 10 en dispositivos sata


Salidas hdmi y displayport de alta resolución

Las conexiones de vídeo integradas permiten aprovechar los gráficos Intel® uhd de los procesadores compatibles. La placa dispone de hdmi 2.1 y
displayport 1.4 — con soporte para resoluciones de hasta 4k o 8k según la salida utilizada.

• Arquitectura gráfica Intel® xe de 12.ª generación
• Una salida hdmi 2.1 tmds
• Resolución máxima mediante hdmi: 4k a 60 hz
• Una salida displayport 1.4 con dsc
• Resolución máxima mediante displayport: 8k a 60 hz o 5k a 120 hz
• Compatible con hdcp 2.3

Las salidas de vídeo integradas requieren un procesador con gpu integrada.

Audio hd de 7.1 canales con nahimic audio

El códec realtek alc897 proporciona sonido hd de 7.1 canales para juegos — contenidos multimedia y comunicaciones. La tecnología nahimic audio
permite complementar la experiencia sonora mediante diferentes funciones de procesamiento y personalización.

• Audio hd de 7.1 canales
• Códec realtek alc897
• Compatible con nahimic audio
• Conexiones traseras de entrada de línea — altavoz delantero y micrófono
• Conector interno de audio para el panel frontal


Red dragon 2.5g lan

La conexión dragon 2.5 gigabit lan proporciona velocidades de red de hasta 2500 mb — s — mejorando la transferencia de archivos — el juego en línea
y la reproducción de contenidos por streaming frente a una conexión gigabit convencional.

• Controlador dragon rtl8125bg
• Velocidades de 10.100.1000 y 2500 mb — s
• Compatible con el software dragon 2.5g lan
• Ajuste automático inteligente del ancho de banda
• Estadísticas visuales de uso de red
• Perfiles optimizados para juegos — navegación y streaming
• Control de prioridad personalizable


Conectividad USB para periféricos y dispositivos externos

La Asrock b760m pro rs dispone de conexiones USB 3.2 gen1 type — c y type — a tanto en el panel trasero como mediante conectores internos para
el frontal de la caja. Todos los puertos USB incorporan protección frente a descargas electrostáticas.

• Dos puertos USB 3.2 gen1 type — c: uno trasero y uno frontal
• Cinco puertos USB 3.2 gen1 type — a: tres traseros y dos frontales
• Seis puertos USB 2.0: dos traseros y cuatro frontales
• Un cabezal USB 3.2 gen1 para dos puertos frontales
• Un cabezal frontal USB 3.2 gen1 type — c
• Dos cabezales USB 2.0 para cuatro puertos frontales
• Protección esd en todos los puertos USB


Conectores para refrigeración — iluminación y ampliaciones

La placa incluye diferentes conexiones internas para gestionar ventiladores — bombas de refrigeración líquida e iluminación rgb. El sistema smart
fan facilita el control de velocidad de los ventiladores compatibles y permite adaptar la refrigeración a las necesidades del equipo.

• Un conector de ventilador de cpu de 4 pines — hasta 1 a y 12 w
• Un conector cpu o bomba de agua de 4 pines — hasta 2 a y 24 w
• Cuatro conectores de chasis o bomba de agua de 4 pines — hasta 2 a y 24 w cada uno
• Detección automática de ventiladores de 3 o 4 pines en cpu_fan2 — wp y cha_fan1.4 — wp
• Un conector rgb led de hasta 12 v — 3 a y 36 w
• Tres conectores led direccionables de hasta 5 v — 3 a y 15 w
• Un conector spi tpm
• Un conector para intrusión de chasis y altavoz
• Un conector thunderbolt&trade aic de 5 pines
• Compatible con la tarjeta Asrock thunderbolt&trade 4 aic

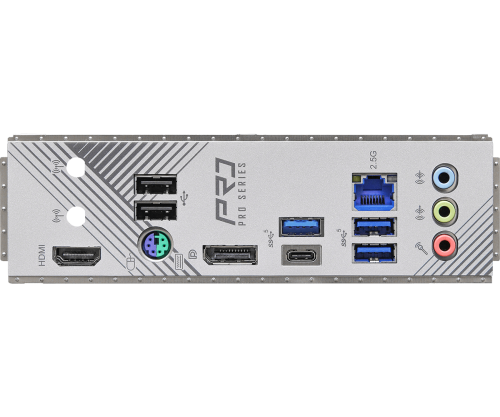

Panel trasero completo

El panel de conexiones integra los puertos necesarios para conectar monitores — periféricos — red cableada y dispositivos de audio. También incorpora
dos puntos de montaje para antenas — preparados para utilizarse con un módulo inalámbrico compatible instalado por separado.

• Dos puntos de montaje para antenas
• Un puerto ps — 2 para teclado o ratón
• Un puerto hdmi
• Un displayport 1.4
• Un USB 3.2 gen1 type — c
• Tres USB 3.2 gen1 type — a
• Dos USB 2.0
• Un puerto rj — 45 2.5g lan
• Conectores de audio hd para entrada de línea — altavoz delantero y micrófono


Uefi y herramientas de configuración Asrock

La placa incorpora una bios ami uefi de 128 mb con interfaz gráfica y diferentes herramientas de Asrock para facilitar la configuración -
actualización y diagnóstico del sistema.

• Bios ami uefi de 128 mb con soporte gráfico
• Asrock ez mode
• Interfaz uefi Asrock full hd
• Asrock my favorites en uefi
• Asrock instant flash
• Asrock easy raid installer
• Instalador automático de controladores Asrock
• Asrock post status checker para facilitar la identificación de problemas
• Utilidad Asrock motherboard a — tuning
• Software Asrock dragon 2.5g lan
• Asrock polychrome sync

La utilidad Asrock polychrome sync puede descargarse desde Asrock live update & app shop.

Formato micro atx y compatibilidad

Su formato micro atx de 24.4 x 24.4 cm permite instalarla en una amplia variedad de cajas compatibles — manteniendo cuatro ranuras de memoria -
múltiples opciones de almacenamiento y conectividad de ampliación.

• Formato micro atx
• Dimensiones: 9.6 x 9.6 pulgadas
• Dimensiones: 24.4 x 24.4 cm
• Compatible con microsoft Windows® 10 de 64 bits
• Compatible con microsoft Windows® 11 de 64 bits
• Certificaciones fcc y ce
• Preparada para erp y eup con una fuente de alimentación compatible


Accesorios incluidos

La placa base se suministra con los elementos necesarios para realizar una instalación inicial del sistema y de las unidades de almacenamiento.

• Un manual de usuario
• Dos cables de datos sata
• Cuatro tornillos para zócalos m.2
• Un separador para zócalo m.2
